首頁臺產晶振 NKG晶振S2M16.0000T18E23-EXT,NKG諧振器,6G無線網絡晶振

S2M16.0000T18E23-EXT,NKG諧振器,6G無線網絡晶振

產品型號：69781655
頻率：16.000MHz
尺寸：2.5x2.0x0.5mm
產品介紹：S2M16.0000T18E23-EXT,NKG諧振器,6G無線網絡晶振,S2M20.0000T18F2Y-EXT,石英貼片晶振，香港NKG晶振，型號S2M系列，編碼為：S2M16.0000T18E23-EXT，頻率為：16.000...

S2M16.0000T18E23-EXT,NKG諧振器,6G無線網絡晶振,S2M20.0000T18F2Y-EXT,石英貼片晶振，香港NKG晶振，型號S2M系列，編碼為：S2M16.0000T18E23-EXT，頻率為：16.000MHz，小體積晶振尺寸:2.5x2.0x0.5mm，四腳貼片晶振，石英晶振，石英晶體諧振器，無源晶振，無鉛環保晶振，具有超小型，輕薄型，優異的耐熱性和抗沖擊性。由于真空密封，可靠性高，老化率低。汽車級產品符合AEC-Q200標準。S2M系列無源晶振應用于：無線，藍牙，Mobil通信，小型便攜式設備，USB內存設備，智能手機，平板電腦，可穿戴設備，數碼電子應用等。

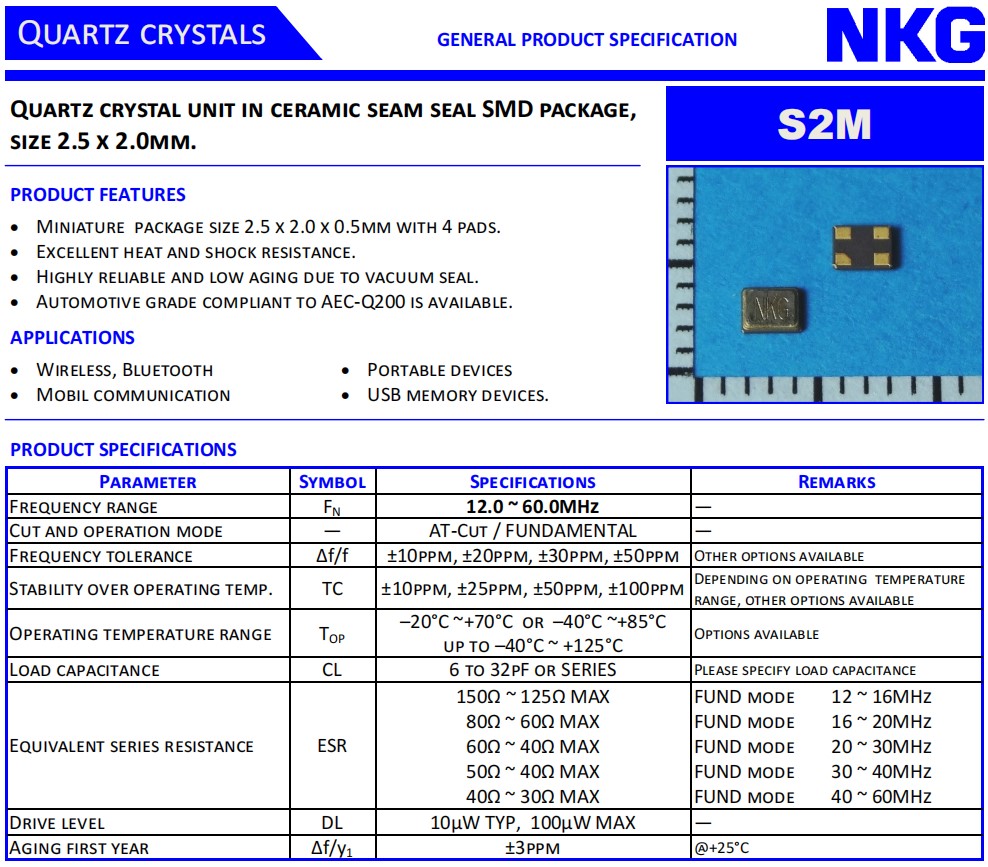

S2M16.0000T18E23-EXT,NKG諧振器,6G無線網絡晶振,S2M20.0000T18F2Y-EXT,石英貼片晶振，參數表

Parameter	Symbol	Specifications	Remarks
Frequency range	FN	16.000MHz	—
Cut and operation mode	—	AT-Cut / FUNDAMENTAL	—
Frequency tolerance	Δf/f	±10ppm, ±20ppm, ±30ppm, ±50ppm	Other options available
Stability over operating temp.	TC	±10ppm, ±25ppm, ±50ppm, ±100ppm	Depending on operating temperature range, other options available
Operating temperature range	TOP	– 20°C ~+70°C or –40°C ~+85°C up to –40°C ~ +125°C	Options available
Load capacitance	CL	6 to 32pF or SERIES	Please specify load capacitance
Equivalent series resistance	ESR	150Ω ~ 125Ω MAX 80Ω ~ 60Ω MAX 60Ω ~ 40Ω MAX 50Ω ~ 40Ω MAX 40Ω ~ 30Ω MAX	FUND mode FUND mode FUND mode FUND mode FUND mode	12 ~ 16MHz 16 ~ 20MHz 20 ~ 30MHz 30 ~ 40MHz 40 ~ 60MHz
Drive level	DL	10µW TYP, 100µW MAX	—
Aging first year	Δf/y1	±3ppm	@+25°C

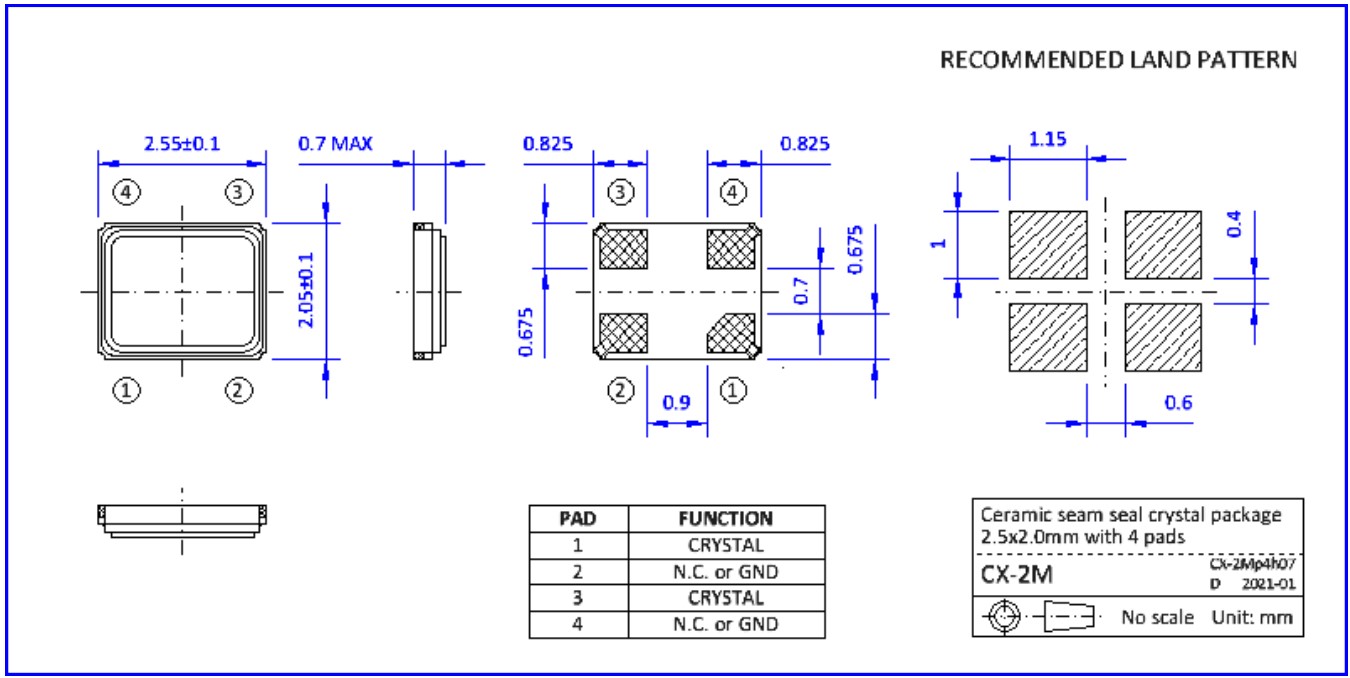

S2M16.0000T18E23-EXT,NKG諧振器,6G無線網絡晶振,S2M20.0000T18F2Y-EXT,石英貼片晶振，尺寸圖

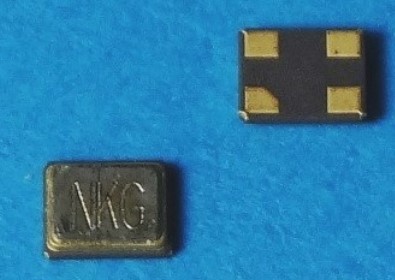

S2M16.0000T18E23-EXT,NKG諧振器,6G無線網絡晶振,S2M20.0000T18F2Y-EXT,石英貼片晶振
小型貼片石英晶振主要采用了，先進的晶片的拋光工藝技術，是晶體行業中石英晶片研磨技術中表面處理的最高技術，最終使晶片表面更光潔，平行度及平面度更好，大大的降低諧振電阻，使精度得到了很大的提升。改變了傳統的生產工藝，使產品在各項參數得到了很大的改良,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品。
