首頁進口晶振 QuartzCom晶振XO32P-H33-NN1u25-100.000MHz,3225mm,QuartzCom高可靠晶振

XO32P-H33-NN1u25-100.000MHz,3225mm,QuartzCom高可靠晶振

產品型號：78352421
頻率：100MHz
尺寸：3.2x2.5mm
產品介紹：XO32P-H33-NN1u25-100.000MHz,3225mm,QuartzCom高可靠晶振,XO32P,低抖動晶振，瑞士進口晶振，QuartzCom石英通晶振，型號：XO32P系列晶振，編碼為：XO32P-H33-NN1u...

XO32P-H33-NN1u25-100.000MHz,3225mm,QuartzCom高可靠晶振,XO32P,低抖動晶振，瑞士進口晶振，QuartzCom石英通晶振，型號：XO32P系列晶振，編碼為：XO32P-H33-NN1u25-100.000MHz，頻率為：100.000MHz，小體積晶振尺寸：3.2x2.5mm封裝微型尺寸，四腳貼片晶振，石英晶體振蕩器，低抖動CMOS晶體振蕩器，有源晶體，石英晶振，SMD晶振，工作溫度范圍：-40℃至+85℃。具有超小型，輕薄型，低抖動，高可靠性，高精度，高性能，高品質，高質量，耐熱及耐環境特點。有源晶振，應用于：通訊設備，無線網絡，藍牙模塊，物聯網，導航儀，汽車電子，醫療設備，安防設備，智能家居，數碼電子等。

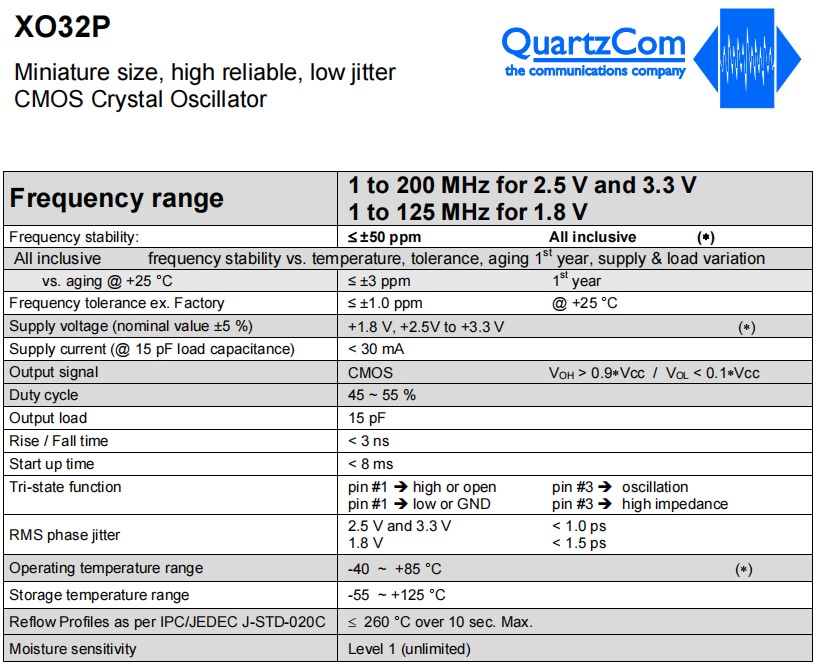

XO32P-H33-NN1u25-100.000MHz,3225mm,QuartzCom高可靠晶振,XO32P,低抖動晶振,參數表

Frequency range

100.000MHz

Frequency stability:

≤ ±50 ppm All inclusive (*)

All inclusive frequency stability vs. temperature, tolerance, aging 1st year, supply & load variation

vs. aging @ +25 °C

≤ ±3 ppm

1st year

Frequency tolerance ex. Factory

≤ ±1.0 ppm @ +25 °C

Supply voltage (nominal value ±5 %)

+1.8V, +2.5V to +3.3V (*)

Supply current (@ 15 pF load capacitance)

< 30 mA

Output signal

CMOS VOH > 0.9*Vcc / VOL < 0.1*Vcc

Duty cycle

45 ~ 55 %

Output load

15 pF

Rise / Fall time

< 3 ns

Start up time

< 8 ms

Tri-state function

pin #1 high or open
pin #1 low or GND

pin #3 oscillation
pin #3 high impedance

RMS phase jitter

2.5 V and 3.3V < 1.0 ps
1.8 V < 1.5 ps

Operating temperature range

-40 ~ +85 °C (*)

Storage temperature range

-55 ~+125 °C

Reflow Profiles as per IPC/JEDEC J-STD-020C

≤ 260 °C over 10 sec. Max.

Moisture sensitivity

Level 1 (unlimited)

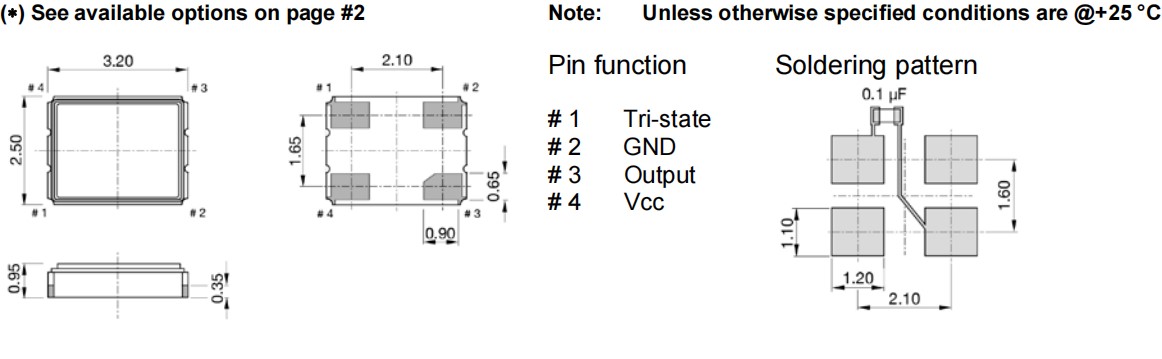

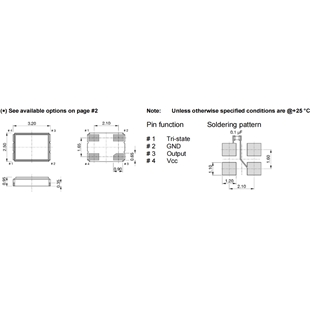

XO32P-H33-NN1u25-100.000MHz,3225mm,QuartzCom高可靠晶振,XO32P,低抖動晶振,尺寸圖

XO32P-H33-NN1u25-100.000MHz,3225mm,QuartzCom高可靠晶振,XO32P,低抖動晶振
有源晶振需要電源，但不需要附加的電容。它內部含有起振器。通常接到CPU的一根引腳即可，有源晶振不需要DSP的內部石英晶體振蕩器,信號質量好,比較穩定,而且連接方式相對簡單(主要是做好電源濾波,通常使用一個電容和電感構成的PI型濾波網絡,輸出端用一個小阻值的電阻過濾信號即可),不需要復雜的配置電路.有源晶振通常的用法:一腳懸空,二腳接地,三腳接輸出,四腳接電壓
