有源晶振,KDS晶振,DSA535SC晶振,無人機晶振,進口VC-TCXO振蕩器,1XTQ12800UBA

產品型號：95957539
頻率：10MHZ~30MHZ

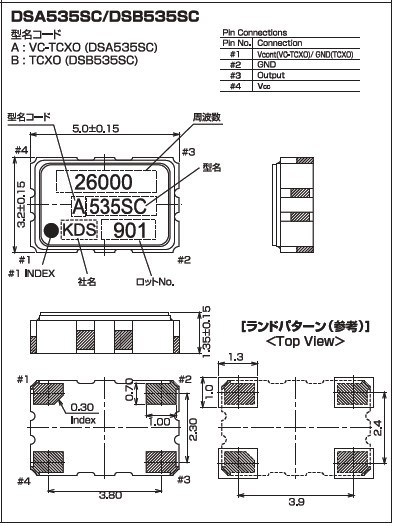

尺寸：5.0*3.2mm,詳解請瀏覽PDF
產品介紹：小型SMD接縫密封石英晶體振蕩器,精度高,“1XTQ12800UBA”,覆蓋頻率范圍寬的特點,自動安裝和回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍：1.8V?5V,高...

DSA535SC晶振,無人機晶振,進口VC-TCXO振蕩器具有最適合于移動通信設備用途的高穩定的頻率溫度特性.“1XTQ12800UBA”,為對應低電源電壓的產品.(可對應DC +1.8 V±0.1 V to +3.2 V±0.1 V )高度：最高1.0 mm,體積：0.007 cm³,重量：0.024g,超小型,輕型.低消耗電流,表面貼片型產品.（可對應回流焊）無鉛產品.滿足無鉛焊接的回流溫度曲線要求.

料號	DSA535SC
頻率范圍	10~30MHZ
負載電容	7pf 8pf 9pf 10pf 12pf 20pf
勵振ベ	10μW (200μW max.)
周波數偏差	±30×10−6,±50×10−6,±100×10−6 (at 25℃）
直列抵抗	300Ωmax	200Ωmax	150Ωmax	120Ωmax	100Ωmax
周波數溫度特性	±50×10−6/ー40～+85℃ (Ref. to 25℃ )
	±100×10−6/ー40～+125℃ (Ref. to 25℃ )
	±200×10−6/ー40～+150℃ (Ref. to 25℃ )
保存溫度范圍	ー40～150℃
信頼性仕様	AEC-Q200
電壓	1.8V 2.5V 3.3V 5V

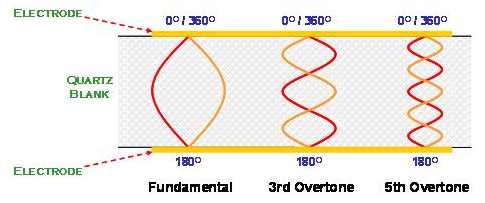

基本波振蕩及倍頻振蕩模態( Fundamental and Overtone Vibrations Mode):
在AT切割角度的石英晶體共振子主要是以厚度剪切振蕩模態存在.“1XTQ12800UBA”, 石英晶體在共振時, 除了基本波振蕩之外, 高階的倍頻共振也與基本波振蕩同時存在于石英晶體的電極區域之間. 但是, 由于壓電材料的電極是電氣相位相反的振動環境, 所以, 祇有奇數倍(odd number)的高頻倍頻可以發生, 偶數倍(even number)的倍頻共振在石英晶體共振子是不會存在的(如上圖).

“1XTQ12800UBA”,1959大和喀左長谷川在神戶市成立加工電子零件和石英晶體.
1965開始批量生產的晶體諧振器零件.
1970東京辦事處.
1974建川廠（現涼廠）最高可能的大規模生產在世界人造石英晶體.
1981建立大真空（香港）公司開始提供音叉型石英晶體諧振器的香港和中國市場.
1987開名古屋辦事處.開始的溫度補償晶體振蕩器（TCXO）生產和電壓控制晶體振蕩器（VCXO）.
1993建立了天津該公司開始音叉型石英晶體諧振器的海外生產.
1998（獲得QS9000質量標準/汽車質量保證管理體系.）
2001擴大生產規模天津該公司地板
2010建立大真空（泰國）有限公司
2013東京證券交易所上市第一節.
大真空電子立基日本,在美國與中國大陸均設有生產據點,營業與銷售據點包括日本、美國、歐洲以及中國大陸等地,客戶遍及汽車產業、消費性電子、信息產業、通信產業與通信基礎產業.大真空電子多年來致力于研發創新,部分核心技術是日本業界的領先者,近年來陸續取得石英相關制造技術專利；未來將持續加強開發, 以成為全球石英頻控元件領導者之目標邁進.
