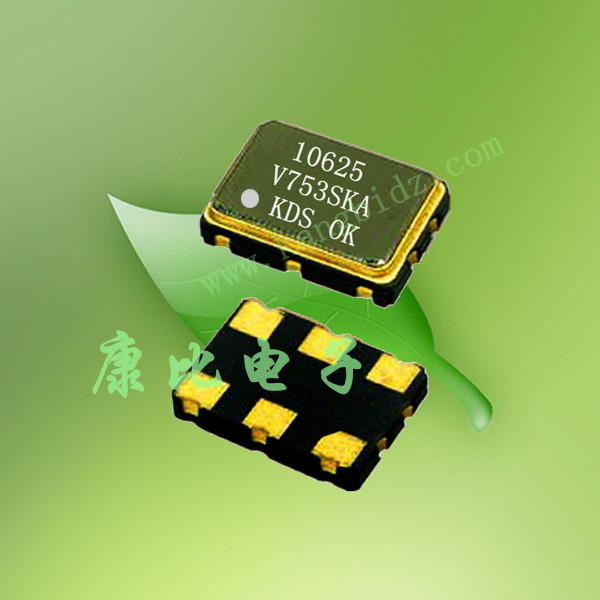

溫補晶振我們全稱叫溫度補償晶體諧振器,它對精準度要求是非常高的,而且體積小,工作電流小,以及比一些可編程式的晶振成本低,是目前市場上比較流通和常用的晶振.它的實現方法有模擬反饋控制和數字反饋控制兩種,數字控制時鐘的溫補晶振教容易大規模集成,體積可以做到很小,比如2016系列,工作電流目前最小可達到1.5mA,頻率的偏差控制一般都可以達到晶振頻率的10~5.
在電子產品中,特別是無線通訊和導航產品中對石英晶體振子頻率溫度漂移的補償方法主要有直接補償和間接補償兩種類型.

（1）直接補償型直接補償型TCXO是由熱敏電阻和阻容元件組成的溫度補償電路，在振蕩器中與石英晶體振子串聯而成的。在溫度變化時，熱敏電阻的阻值和晶體等效串聯電容容值相應變化，從而抵消或削減振蕩頻率的溫度漂移。該補償方式電路簡單，成本較低，節省印制電路板（PCB）尺寸和空間，適用于小型和低壓小電流場合。但當要求石英晶體振蕩器精度小于±1pmm時，直接補償方式并不適宜。
（2）間接補償型間接補償型又分模擬式和數字式兩種類型。模擬式間接溫度補償是利用熱敏電阻等溫度傳感元件組成溫度－電壓變換電路，并將該電壓施加到一支與晶體振子相串接的變容二極管上，通過晶體振子串聯電容量的變化，對晶體振子的非線性頻率漂移進行補償。該補償方式能實現±0.5ppm的高精度，但在3V以下的低電壓情況下受到限制。數字化間接溫度補償是在模擬式補償電路中的溫度—電壓變換電路之后再加一級模/數（A/D）變換器，將模擬量轉換成數字量。該法可實現自動溫度補償，使晶體振蕩器頻率穩定度非常高，但具體的補償電路比較復雜，成本也較高，只適用于基地站和廣播電臺等要求高精度化的情況。
作者—康比電子
