首頁進口晶振振蕩器CSX750P,CITIZEN株式會社,日本品牌有源晶振,CSX750PCC6.1760MT

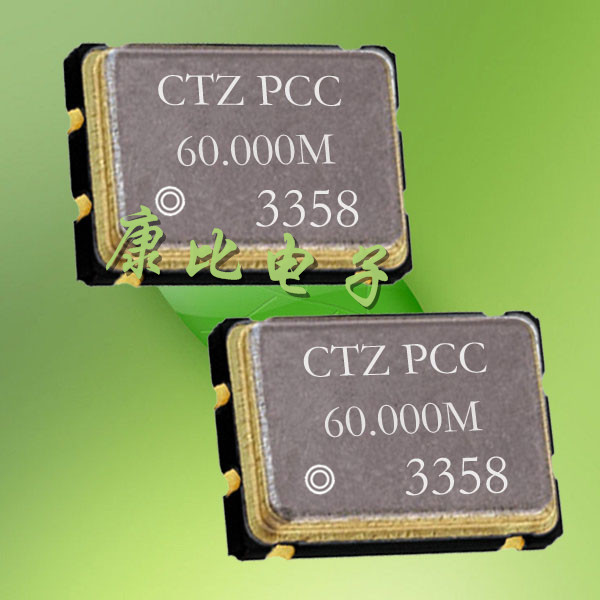

振蕩器CSX750P,CITIZEN株式會社,日本品牌有源晶振,CSX750PCC6.1760MT

產品型號：49375095
頻率：1~125MHZ

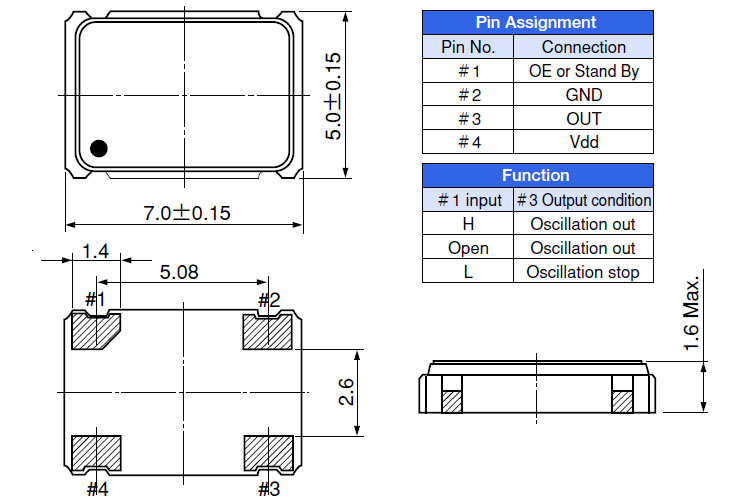

尺寸：5.0*7.0mm
產品介紹：該款為無鉛產品,超小型,質地輕.“CSX750PCC6.1760MT”,產品被廣泛應用到集成電路,程控交換系統,無線發射基站.

振蕩器CSX750P,CITIZEN株式會社,日本品牌有源晶振產品采用了,“CSX750PCC6.1760MT”離子刻蝕調頻技術,比目前一般使用的真空蒸鍍方式調頻,主要在產品參數有以下提升;１.微調后調整頻率能控制在±2ppm,一般只能保持在±５ppm;２.產品的激勵功率相關性參數有大幅提升;3.產品的長期老化率可保證在±2ppm之內.

項目	模型	CSX-750P	條件
標準頻率	fo	1.000~125.000MHZ
電壓	V	1.8V 3.3V 5V或客戶指定	at25℃
負載電容	CL	8pf 10pf或客戶指定
工作溫度范圍	TopR	-20℃~+75℃
儲存溫度范圍	TsTR	-40℃~+85℃
變曲點溫度	TM	25℃±5℃
溫度系數	β	-0.034±0.006ppm/℃²
動態電阻	R1	35KΩ Max 40KΩ Max 50KΩ Max	at25℃
激勵電平	DL	1μW Max
老化率	△f/fo	±3ppm Max ±5ppm Max	25℃±3℃
并聯電容	Co	1.2PF Typ 1.0Typ

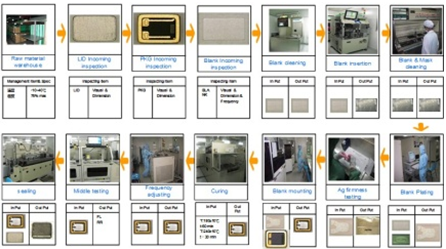

“CSX750PCC6.1760MT”石英晶振生產流程
1.芯片清洗：
目的再清除芯片表面因硏磨殘流的污物、油物,以保證鍍銀(金)層附著牢固良好.
2.蒸鍍(被銀):
用真空鍍膜原理在潔凈的石英芯片上蒸鍍薄銀(金)層,形成引出電極,并使其頻率達到一定范圍.
3.上架點膠:
將鍍上銀（金）電極的芯片裝在基座上,點上導電膠,并高溫固化,芯片經過鍍金Pad (DIP型:支架或彈簧)即可引出電信號.
4.微調:
使用真空鍍膜原理,將銀(金)鍍在芯片表面的銀(金)電極上,達到微調晶體諧振器的頻率達到規定要求.(插腳類產品產品較常使用)
使用Ar離子轟擊芯片表面的金(銀)電極,將多余的金(銀)原子蝕刻下來,達到微調晶體諧振器的頻率達到規定要求.(較適合小型化SMD產品使用)
5. 封焊:
將基座與上蓋放置在充滿氮氣(或真空)的環境中進行封焊,以保證產品的老化率符合要求.
主要封焊方式有：
   ◆ 電阻焊
   ◆ 滾邊焊(Seam)
   ◆ 玻璃焊(Frit)
   ◆ 錫金焊(AuSn)
6. 密封性檢查:
確認封焊后的產品是否有漏氣現象.
依檢漏方法區分為:
   a.粗漏：檢查較大的漏氣現象,常用檢出方法有氣泡式及壓差式.
   b.細漏：檢查較微小的漏氣現象,常用檢出方法為氦氣檢漏式.

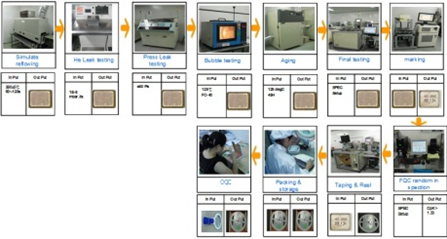

7. 老化及模擬回流焊:
   老化 : 對產品加以高溫長時間老化,將制程中因熱加工造成之應力達到釋放效果.
   回流焊: 以模擬客戶使用環境,目的在暴露制造缺陷,據以提高出貨可性.
8. 測試：
對成品進行印字、電性能指針測試,剔除不良品,保證產品質量.

1918 西鐵城時計的前身、尚工舍時計研究所成立

1924 懷表第一號完成

1930 西鐵城時計株式會社成立中島與三郎就任社長

1931 手表第一號完成

1960 與美國BULOVA公司簽訂進出口合同簽訂對印度進行技術援助的合同

1961 開始對外銷售加工機床

1964 技術研究所成立西鐵城事務所成立

1965 開始生產商用機器（計算器、相機快門）在西德（當時）開設事務所，正式向歐洲出口產品

1966 國產首款電子手表“X8”發售

2008 金森充行就任社長CITIZEN MIYOTA 與 CITIZEN FINETECH合并，成立CITIZEN FINETECH MIYOTA株式會社MIYANO株式會社成為聯結子公司

2011 CITIZEN MACHINERY與MIYANO合并，成立CITIZEN MACHINERY MIYANO株式會社

“CSX750PCC6.1760MT”2003年通過ISO14001環境管理系統驗證,秉持“污染預防、持續改善”之原則,公司事業廢棄物產出量逐年降低,可回收、再利用之廢棄物比例逐年提高,各項排放檢測數據符合政府法規要求.并由原材料管控禁用或限用環境危害物質與國際大廠對于綠色生產及綠色產品的要求相符,于2004年通過SONY 綠色伙伴(Green Partner)驗證.
