首頁進口晶振晶振MA-505/506,進口貼片晶振,頻率元器件,MA-505 4.9152M-C0:ROHS

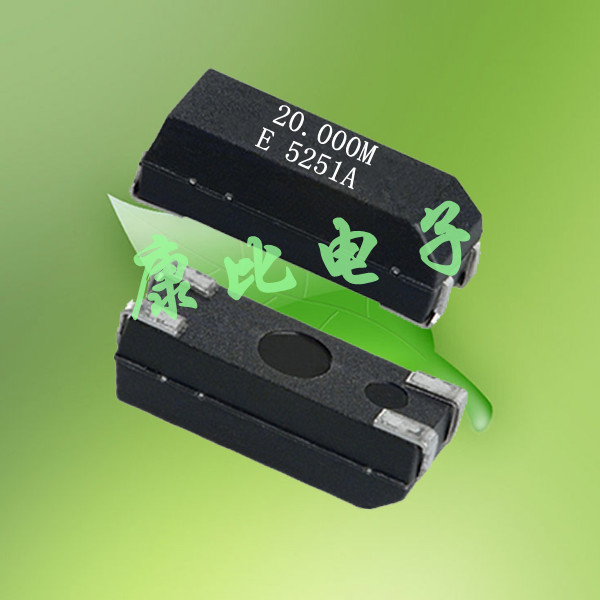

晶振MA-505/506,進口貼片晶振,頻率元器件,MA-505 4.9152M-C0:ROHS

產品型號：40679131
頻率：30.000MHZ~64.000MHZ

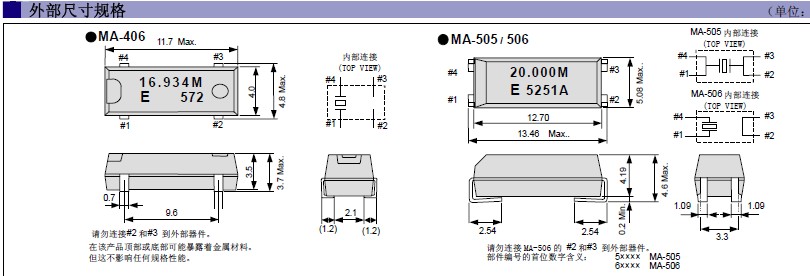

尺寸：13.46*5.08mm,詳解請瀏覽PDF
產品介紹：超薄型石英晶振,“MA-505 4.9152M-C0:ROHS”, 貼片晶振本身體積小特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型?薄型是對...

晶振MA-505/506,進口貼片晶振,頻率元器件“MA-505 4.9152M-C0:ROHS”因為晶振本身小型化需求的市場領域,小型?薄型是對應陶瓷諧振器（偏差大）和普通的石英晶體諧振器（偏差小）的中間領域的一種性價比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航HDD, SSD, USB, Blu-ray等用途,符合無鉛焊接的高溫回流焊曲線特性.

項目	記號	MA-505/506	條件
頻率	f_nom	30.00~64.00MHZ
精度	ppm	10、20或指定
頂點溫度	Ti	+25±5°C
二級溫度系數	B	(−3.5±1.0)x10−8/°C2
負載容量	CL	7.0pF/9.0pF/12.5pF
串聯電阻	R1	65kÙ 最大值
絕對最大激勵等級	DLmax.	1μW
推薦激勵等級	DL	0.1μW
并聯電容	C0	0.8pF 典型值
頻率老化程度	f_age	±3x10-6	+25±3°C，第一年
工作溫度范圍	T_use	-20°C～+70°C
保存溫度范圍	T_stg	-55°C～+125°C	單件保管一年

驅動功率( Drive Level )
石英晶體的驅動功率是指石英晶體共振子的消耗功率. “MA-505 4.9152M-C0:ROHS”一般是以微瓦(microwatt)表示. 振蕩線路的設計上必須提供適當的功率讓石英晶體共振子開始起振并維持振蕩. 石英晶體的振蕩是屬于物理上的高頻機械振動, 振蕩時的電氣阻抗值約在10~100奧姆以下( 依頻率范圍及尺寸大小有差異). 振蕩線路若提供過高的驅動功率, 會使石英晶體的非線性特性變化及石英/電極/接著材料的接口惡化, 進而造成振蕩頻率FL及等效阻抗R1的過度變化. 石英晶體在長時期的過高驅動功率下工作, 會有不穩定的現象. 隨著各類應用面的低消耗功率需求及產品小形化趨勢, 加上近幾年石英產品的技術大幅提升, 石英晶體共振子的電氣阻抗值整體都下降而且穩定. 振蕩線路的設計不需要,也不應該提供過高的驅動能量在石英晶體共振子上面. 對于絕大部份的應用面而言, 振蕩線路提供 10 ~ 100 微瓦( microwatt)的最大功率(視石英共振子的尺寸及頻率而定)給石英共振子已足夠了.

“MA-505 4.9152M-C0:ROHS”愛普生是全球技術領先企業,矢志提供信息、通訊、光電、汽車產業頻率控制組件所需之各項應用產品，并于2015年達成兩百億之營業目標，同時成為全球石英晶體產業經營績效最好公司之一以及石英產業的前三大.基于原創的省、小、精技術,公司以提高用戶滿意度為目標,不斷推進集團整體業務的發展.讓用戶滿意,就是讓使用裝有本公司產品的手機、數碼相機等電子設備的廣大用戶滿意.

2003年通過ISO14001環境管理系統驗證,秉持“污染預防、持續改善”之原則,公司事業廢棄物產出量逐年降低,可回收、再利用之廢棄物比例逐年提高,各項排放檢測數據符合政府法規要求.并由原材料管控禁用或限用環境危害物質與國際大廠對于綠色生產及綠色產品的要求相符,于2004年通過SONY 綠色伙伴(Green Partner)驗證.過高驅動功率下工作, 會有不穩定的現象.
