首頁進口晶振KDS晶振DSX221S,日本進口小型SMD晶體,無源晶體2520

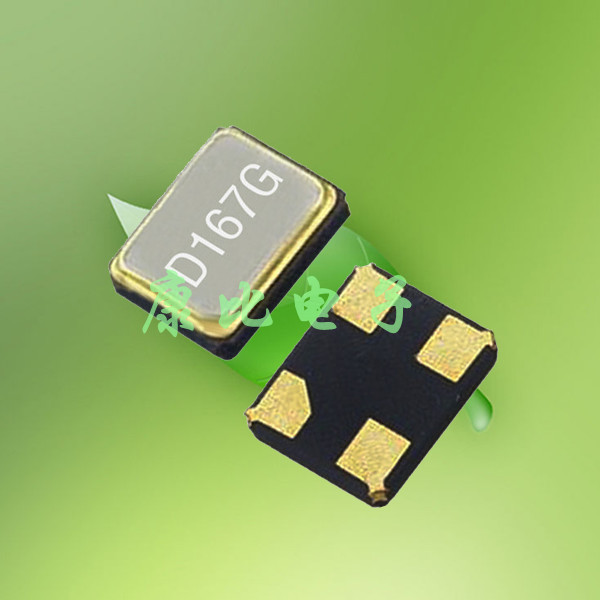

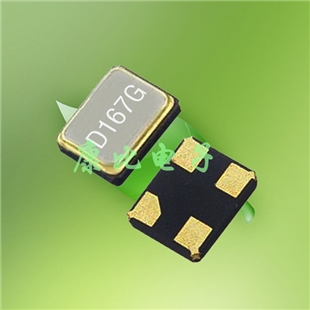

KDS晶振DSX221S,日本進口小型SMD晶體,無源晶體2520

產品型號：94348115
頻率：12MHZ~60MHZ

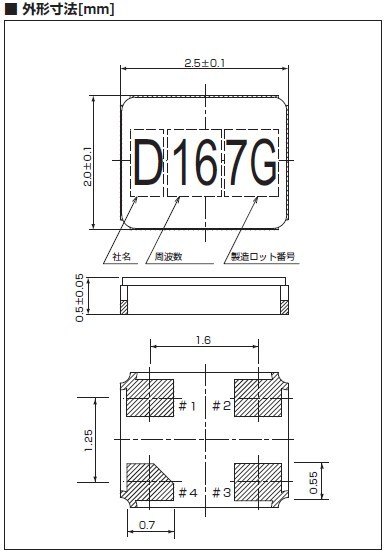

尺寸：2.5*2.0mm,詳解請瀏覽PDF
產品介紹：小型表面貼片型晶體諧振器,適用于移動通信終端的基準時鐘等移動通信領域.小型,薄型,輕型(2.5 × 2.0 × 0.5 mm typ.)具備優良的耐環境特性及高耐熱性.滿足無鉛焊接...

KDS晶振DSX221S,日本進口小型SMD晶體,無源晶體2520主要采用了,先進的晶片的拋光工藝技術,是晶體行業中石英晶片研磨技術中表面處理的最高技術,最終使晶片表面更光潔,平行度及平面度更好,大大的降低諧振電阻,使精度得到了很大的提升.改變了傳統的生產工藝,使產品在各項參數得到了很大的改良.

料號	DSX221S
頻率范圍	12~60MHZ
負載電容	7pf 8pf 9pf 10pf 20pf
勵振ベ	10μW (200μW max.)
周波數偏差	±30×10−6,±50×10−6,±100×10−6 (at 25℃）
直列抵抗	300Ωmax	200Ωmax	150Ωmax	120Ωmax	100Ωmax
周波數溫度特性	±50×10−6/ー40～+85℃ (Ref. to 25℃ )
	±100×10−6/ー40～+125℃ (Ref. to 25℃ )
	±200×10−6/ー40～+150℃ (Ref. to 25℃ )
保存溫度范圍	ー40～150℃
信頼性仕様	AEC-Q200
包裝	3000/pcs

驅動功率( Drive Level )
石英晶體的驅動功率是指石英晶體共振子的消耗功率. 一般是以微瓦(microwatt)表示. 振蕩線路的設計上必須提供適當的功率讓石英晶體共振子開始起振并維持振蕩. 石英晶體的振蕩是屬于物理上的高頻機械振動, 振蕩時的電氣阻抗值約在10~100奧姆以下( 依頻率范圍及尺寸大小有差異). 振蕩線路若提供過高的驅動功率, 會使石英晶體的非線性特性變化及石英/電極/接著材料的接口惡化, 進而造成振蕩頻率FL及等效阻抗R1的過度變化. 石英晶體在長時期的過高驅動功率下工作, 會有不穩定的現象. 隨著各類應用面的低消耗功率需求及產品小形化趨勢, 加上近幾年石英產品的技術大幅提升, 石英晶體共振子的電氣阻抗值整體都下降而且穩定. 振蕩線路的設計不需要,也不應該提供過高的驅動能量在石英晶體共振子上面. 對于絕大部份的應用面而言, 振蕩線路提供 10 ~ 100 微瓦( microwatt)的最大功率(視石英共振子的尺寸及頻率而定)給石英共振子已足夠了.

大真空電子立基日本,在美國與中國大陸均設有生產據點,營業與銷售據點包括日本臺北、美國、歐洲以及中國大陸等地,客戶遍及汽車產業、消費性電子、信息產業、通信產業與通信基礎產業.大真空電子多年來致力于研發創新,部分核心技術是日本業界的領先者,近年來陸續取得石英相關制造技術專利；未來將持續加強開發,以成為全球石英頻控元件領導者之目標邁進.
1959大和喀左長谷川在神戶市成立加工電子零件和石英晶體.
1963 變組織公司向合股公司.
1970東京辦事處.
1974建川廠（現涼廠）最高可能的大規模生產在世界人造石英晶體.
1977建立大真空（美國）有限公司開始向美國市場供應晶體諧振器.
1981建立大真空（香港）公司開始提供音叉型石英晶體諧振器的香港和中國市場.
1985開德島第二廠開始生產陶瓷產品打開配送中心在加古川市.
1990~1991大阪證券交易所上市第一節.建立大真空（德國）公司加強在歐洲的銷售.
1996取得ISO9001（國際標準化組織質量管理標準）.
2000獲得ISO14001（國際標準化組織的環境管理系統）.
2002獲得國際標準化組織16949（國際標準化組織技術規范）.
2010建立大真空（泰國）有限公司
2013東京證券交易所上市第一節.

近來由于污染排放總量管制受到應有重視,各種污染減量與管理機制的議題已陸續成為主管機關與企業間執行污染防制的重點,而大真空電子本身由于受到環保機關污染總量管制,污染物排放量有一定的承諾限值,加上各類相關環保議題的要求,亦訂定與規劃相關減量目標,全力保護有限的地球資源與環境.有鑒于環保意識抬頭.落實公司環安衛政策要求使環境暨安全衛生管理成效日益顯著,不僅符合國內環保、勞安法令要求,同時也能達到國際環保、安全衛生標準.
