首頁進口晶振NV3225SA晶振,壓控晶振3225,日本進口NDK晶振

NV3225SA晶振,壓控晶振3225,日本進口NDK晶振

產品型號：38953249
頻率：1.25~80MHZ

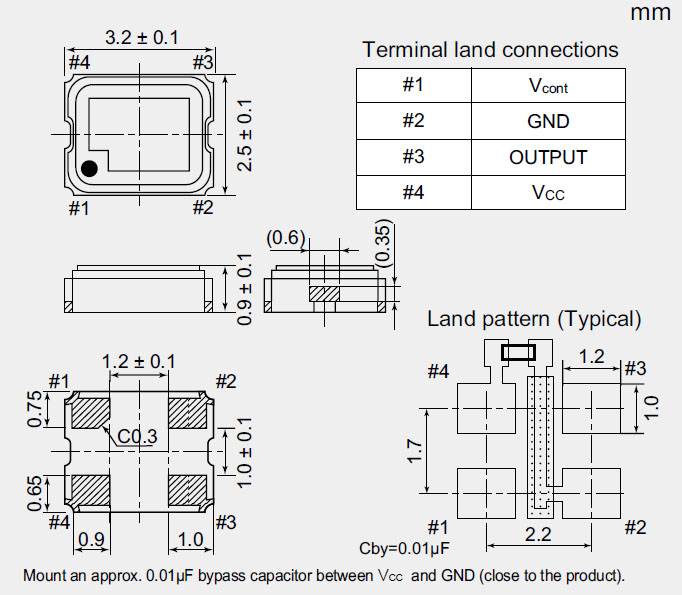

尺寸：3.2*2.5mm
產品介紹：NDK科技是一家以研發和生產晶振為核心業務的日本上市公司,公司產品以不斷追求“小型化、高性能、高品質 ”為目標,服務于手機,IT,數碼,汽車等多個領域.

NV3225SA晶振,壓控晶振3225,日本進口NDK晶振.VCXO是指這款晶體產品控制功能只有單壓控也就是電壓控制功能,產品本身頻率精度可以隨著電壓搞定起伏來自動調整頻率,使產品永遠控制在一定的頻率范圍,壓控晶振（VCXO）壓控石英晶體振蕩器基本解決方案,PECL輸出,輸出頻率60 MHz到200 MHz之間,出色的低相位噪聲和抖動,三態功能,應用：SDH/ SONET,以太網,基站,筆記本晶振應用, VCXO,壓控晶體應用：調制解調器,ADSL網絡控制器,無線基站,程控交換設備智能手機,筆記本晶振等符合RoHS/無鉛.

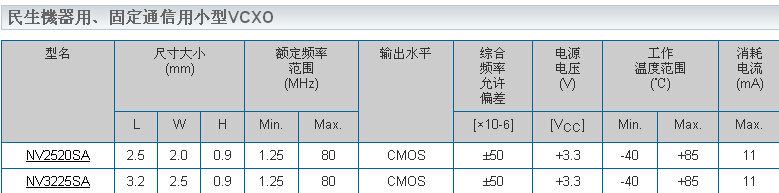

型號		NV3225SA
輸出電壓		LVPECL
頻率范圍(MHZ)		1.25 to 80
頻率公差		Max. ±25 ×10-6	Max. ±50 ×10-6	Max. ±100 ×10-6
工作溫度		0 to +70	0 to +85	0 to +85
保存溫度		–55 to +125
電源電壓（V）		+2.5 ± 5 %, +3.3 ± 10 %
電流消耗	Enable (mA)	Max. 60 (Typ. 36) (STAND-BY=VCC or OPEN, RL=50Ω)
	Stand-by (μA)	Max. 30 (STAND-BY=GND)
輸出電壓(V)		VOL : VCC –1.81 to VCC 1.62 (DCcharacteristics)
		VOH : VCC –1.025 to VCC –0.88 (DC characteristics)
上升/下降時間(單位:納秒)		Max. 1 (20 to 80% Waveform)
對稱(%)		45 to 55 (at 50% Waveform)
輸出負載(Ω)		50 (Terminated to VCC–2.0V)
相位抖動		Max. 1 (Offset frequency : 12kHz to 20MHz)

晶振封焊后的注意事項:
焊封:
將基座與上蓋放置在充滿氮氣(或真空)的環境中進行封焊,以保證產品的老化率符合要求.
主要封焊方式有：
   ◆ 電阻焊
   ◆ 滾邊焊(Seam)
   ◆ 玻璃焊(Frit)
   ◆ 錫金焊(AuSn)
6. 密封性檢查:
確認封焊后的產品是否有漏氣現象.
依檢漏方法區分為:
   a.粗漏：檢查較大的漏氣現象,常用檢出方法有氣泡式及壓差式.
   b.細漏：檢查較微小的漏氣現象,常用檢出方法為氦氣檢漏式.
7. 老化及模擬回流焊:
   老化 : 對產品加以高溫長時間老化,將制程中因熱加工造成之應力達到釋放效果.
   回流焊: 以模擬客戶使用環境,目的在暴露制造缺陷,據以提高出貨可性.
8. 測試：
對成品進行印字、電性能指針測試,剔除不良品,保證產品質量.

NDK的發展:始終致力于石英晶體相關諧振器(Crystal)、振蕩器(Oscillator) 等頻率組件之研發、設計、生產與銷售,并因應市場應用與需求,透過自主核心技術,成功開發出各式感測組件(Sensor),產品可廣泛使用于行動通訊、穿戴式裝置、物聯網、服務器儲存設備、車用、電信、醫療…等市場.多年來,我們始終以提升客戶價值為目標,是以無論在價格、質量、交期、服務等方面,均盡力盡心于超越客戶的期待,并以能成為客戶最佳的策略合作伙伴自我敦促.
