首頁進口晶振壓控晶振NV7050SA,日本進口晶振原裝正品,NDK石英水晶振子

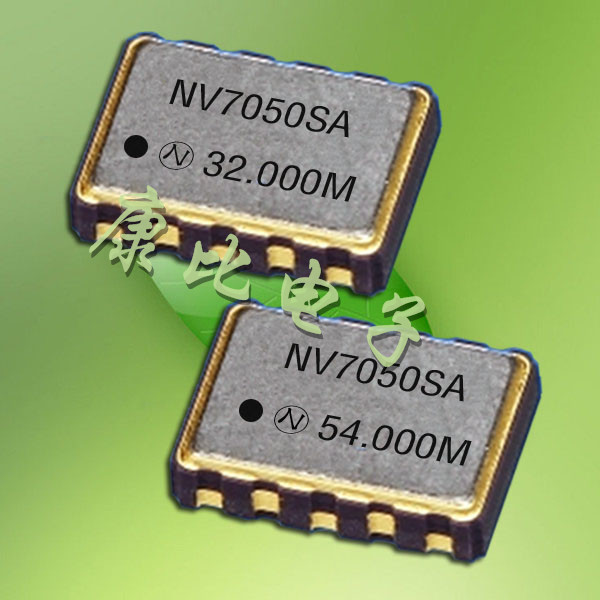

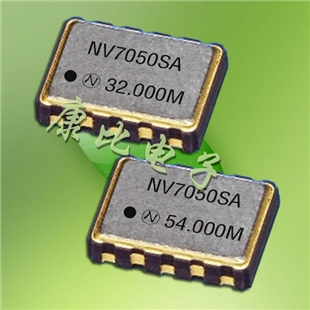

壓控晶振NV7050SA,日本進口晶振原裝正品,NDK石英水晶振子

產品型號：96517508
頻率：170~700MHZ

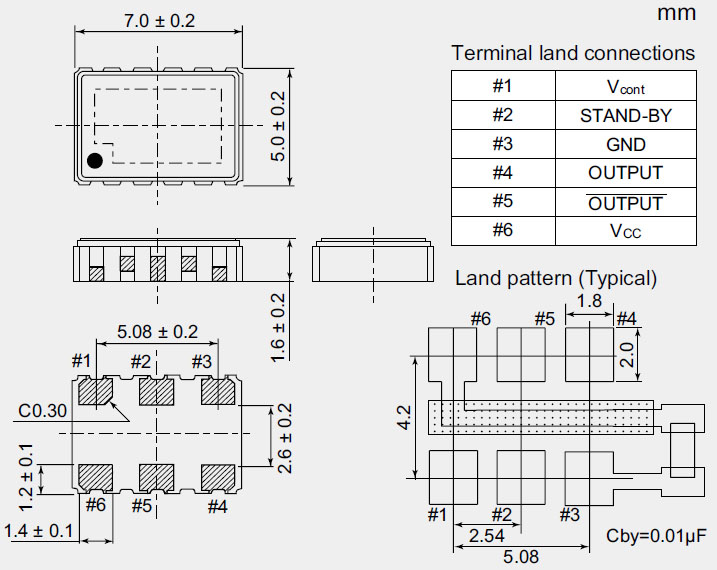

尺寸：5.0*7.0mm
產品介紹：本公司產品率先解決了石英晶振、陶瓷晶振、壓控晶體、溫補晶振、32.768KHZ等、頻率不穩定、不抗跌落、不耐高溫等難題.

日本進口晶振原裝正品,NDK石英水晶振子,壓控晶振NV7050SA是只晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS 集成電路,產品本身已實現與薄型IC（TSSOP封裝,TVSOP封裝）同樣的1mm厚度,斷開時的消費電流是15 µA以下,編帶包裝方式可對應自動搭載及IR回流焊接（無鉛對應）產品有幾種電壓供選1.8V,2.5V,3V3.3V,5V,以應對不同IC產品需要.

型號		NV7050SA
輸出電壓		LVPECL
頻率范圍(MHZ)		170 to 700
頻率公差		Max. ±25 ×10-6	Max. ±50 ×10-6	Max. ±100 ×10-6
工作溫度		0 to +70	0 to +85	0 to +85
保存溫度		–55 to +125
電源電壓（V）		+2.5 ± 5 %, +3.3 ± 10 %
電流消耗	Enable (mA)	Max. 60 (Typ. 36) (STAND-BY=VCC or OPEN, RL=50Ω)
	Stand-by (μA)	Max. 30 (STAND-BY=GND)
輸出電壓(V)		VOL : VCC –1.81 to VCC 1.62 (DCcharacteristics)
		VOH : VCC –1.025 to VCC –0.88 (DC characteristics)
上升/下降時間(單位:納秒)		Max. 1 (20 to 80% Waveform)
對稱(%)		45 to 55 (at 50% Waveform)
輸出負載(Ω)		50 (Terminated to VCC–2.0V)
相位抖動		Max. 1 (Offset frequency : 12kHz to 20MHz)

產品的可靠性（信賴性）：

產品的可靠性可以通俗的理解為：產品生產完成后,不會因常規的搬運,儲存而使其性能受影響,不會因客戶的焊接,清洗和封裝等各種使用條件而影響性能.產品的可靠性可以通過各種可靠性試驗來衡量,目前常見的可靠性試驗有：

高溫儲存試驗 125℃±10℃；1000H±24H

溫度循環試驗 T1 = -55℃±10℃ T2= 125℃±10℃；循環次數10次.（溫度轉換約30分鐘）

溫度沖擊試驗 T1 = -55℃±10℃ T2= 125℃±10℃；循環次數10次.（溫度轉換時間5秒）

恒溫恒濕試驗 TC 85±10℃ H 85% ；1000H±24H

可焊性（焊錫）試驗 230±10℃；3 s

耐焊接試驗 260±10℃；10 s

跌落試驗 75 cm；3 次.

振動試驗頻率10 Hz — 2000 Hz；振幅 1.5 mm；每方向 40 分鐘.

老化率試驗 TC 85±10℃；300 H

壽命試驗（MTBF）；85℃or125℃；1000H；利用公式及失效產品數計算出產品模擬壽命.

　　在試驗中,壓控晶振主要考察產品儲存時會不會出現外觀變異,是否會影響焊接,可焊性（焊錫）試驗主要考察產品在客戶端使用時能否順利焊接到電路板上,只要原材料不出問題,產品在制程中不嚴重超溫,無嚴重污染就不會有問題.
