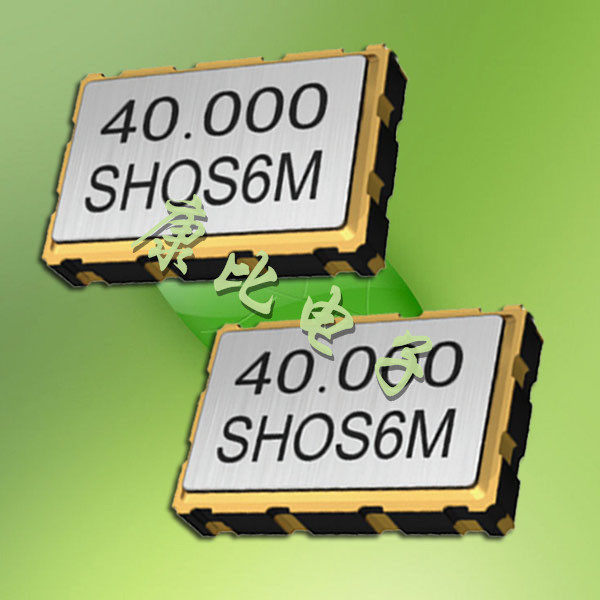

臺灣希華晶振,有源晶振,石英晶振OSC73.OSC71,OSC81，SHO-3225，SHO-2520，SCO-2520，SCO-2016

產品型號：38972773
頻率：2.500-60.000MHZ

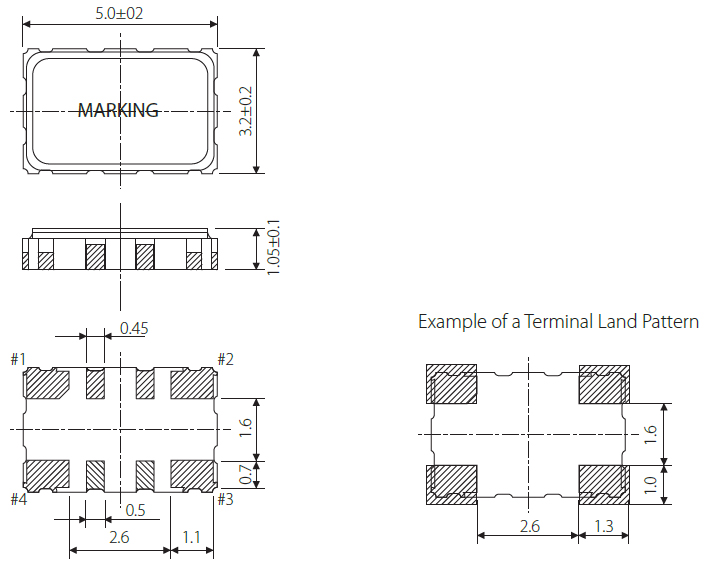

尺寸：5.0*3.2mm
產品介紹：希華晶體科技有限公司成立于1988年,希華正式成立,包含人工水晶、石英晶片、SAW WAFER,以及石英晶體、晶體振蕩器、晶體濾波器、溫度補償型及電壓控制型產品等,為客...

臺灣希華貼片晶振智能手機晶振,產品具有高精度超小型的表面貼片型石英晶體振蕩器,最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較高端的數碼產品,晶振本身小型,薄型具備各類移動通信的基準時鐘源用頻率,貼片晶振具有優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛焊接的高溫回流溫度曲線要求.

產品參數	符號	參數范圍	產品說明
輸出頻率范圍	f₀	2.500-60.000MHZ	標準頻率
電源電壓	V_CC	1.8 V ±0.1 V / 2.8 V ±5% / 3.0V ±5%	電源電壓范圍:1.7V to 3.3V
儲存溫度范圍	T_stg	-40°C to +90°C	裸存
工作溫度范圍	T_use	-40°C to +90°C
頻率初期公差	f_tol	±2.0 ×10^-6 Max.	在回流焊后,+25°C
頻率溫度特征	f₀-T_C	±0.5 × 10^-6 Max./-30°C to +85°C ±2.0 × 10^-6 Max./-30°C to +85°C ±2.0 × 10^-6 Max./-40°C to +85°C(選擇)	高精度(for GPS) 標準定做產品
頻率負載變動特征	f₀-Load	±0.2 × 10^-6 Max.	10kΩ // 10pF ±10%
頻率電源電壓特征	f₀-V_CC	±0.2 × 10^-6 Max.	V_CC ± 5%
頻率老化	f_age	±1.0 × 10^-6 Max. ±1.5 × 10^-6 Max.	+25°C,第一年, 13MHz ≤ f₀ ≤ 40MHz +25°C,第一年, 40MHz < f₀ ≤ 52MHz
功耗	I_CC	1.5mA Max. 2.0mA Max.	13 MHz≤f0≤26 MHz 26 MHz
輸入電阻	Rin	500kΩ Min.	V_C- GND(DC)
頻率控制范圍	f_cont	±8.0 × 10^-6 to ±15.0 ×10^-6	V_C=0.9V ±0.6V (V_cc=1.8 V) 或 VC=1.4 V ±1.0 V (V_cc=2.8 V)
頻率變化極	-	正極
占空比	SYM	40% to 60%	GND 極 (DC 切割)
輸出電壓	V_PP	0.8V Min.	峰-峰值
輸出負載	Load_R Load_C	10kΩ 10pF	DC切割電容 = 0.01µF
