首頁進口晶振石英晶振SG-615P,PTJ,PTW,STW,PHW,SHW,PCW進口振蕩器,SG-615P 18.8696MC0:ROHS

石英晶振SG-615P,PTJ,PTW,STW,PHW,SHW,PCW進口振蕩器,SG-615P 18.8696MC0:ROHS

產品型號：52424939
頻率：1.025~135MHZ

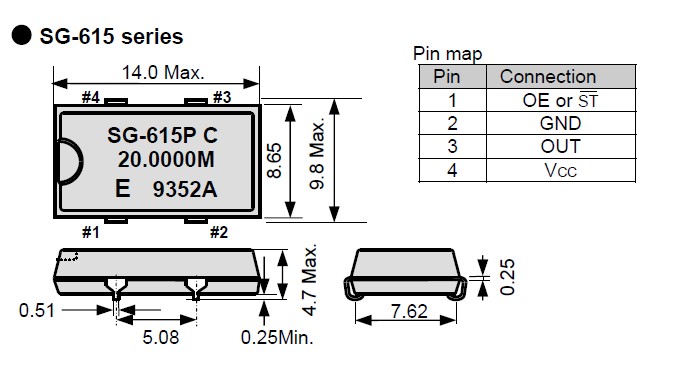

尺寸：14.0*9.8mm
產品介紹：貼片有源石英晶振是指在普通無源晶體上增加了電壓,“SG-615P 18.8696MC0:ROHS”內部集成了相應IC與電容電阻,需要在凈化萬級車間生產,并且在密封機器設備中焊接加蓋...

石英晶振SG-615P,PTJ,PTW,STW,PHW,SHW,PCW進口振蕩器貼片有源石英晶振是指在普通無源晶體上增加了電壓,“SG-615P 18.8696MC0:ROHS”內部集成了相應IC與電容電阻,需要在凈化萬級車間生產,并且在密封機器設備中焊接加蓋,內部封裝模式是指在真空封裝區域內進行封裝.1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使組件在真空下電阻減小；3.氣密性高.此技術為研發及生產超小型、超薄型石英晶體元器必須攻克的關鍵技術之一

項目	記號	SG-615P	條件
頻率	f_nom	2.21765~135MHZ
電壓	Vcc	1.8V 3.3V
頂點溫度	Ti	+25±5°C
二級溫度系數	B	(−3.5±1.0)x10−8/°C2
負載容量	CL	7.0pF/9.0pF/12.5pF
串聯電阻	R1	65kÙ 最大值
絕對最大激勵等級	DLmax.	1μW
推薦激勵等級	DL	0.1μW
并聯電容	C0	0.8pF 典型值
頻率老化程度	f_age	±3x10-6	+25±3°C，第一年
工作溫度范圍	T_use	-20°C～+70°C
保存溫度范圍	T_stg	-55°C～+125°C	單件保管一年

“SG-615P 18.8696MC0:ROHS”晶振在產品應用中頻率偏差超過要求怎么辦呢？
我們可以改善的頻率輸出的偏差超過范圍由以下幾個方法：
調整外部電容,Cd和CG的值.
如果由頻率計數器測量頻率比目標頻率高,要增加外部電容CL（或Cd以及C 8的值）,以降低頻率到我們的目標頻率,反之亦然.
可以采用不同負載電容（CL）的晶體試用.
試用晶體具有較低電容若頻率比目標頻率超高很多的話.
請檢查波形幅度是否是正常或不使用示波器,正確的電容是通過和頻率調節到目標之后.根據該波形振幅收縮,由于增加外部電容,請使用方法2調整頻率（較低的外部電容,并采用低電容的晶體）的情況.
頻率輸出頻率的目標只有三分之一.
下面的曲線表示晶體的電阻的特征：
