首頁進口晶振Pletronics晶振,LVDS輸出晶振,LV55D晶振

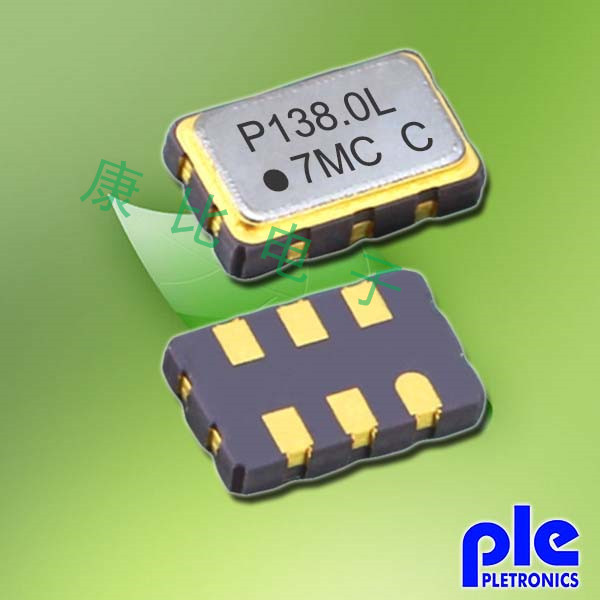

Pletronics晶振,LVDS輸出晶振,LV55D晶振

產品型號：96407520
頻率：1~325MHZ

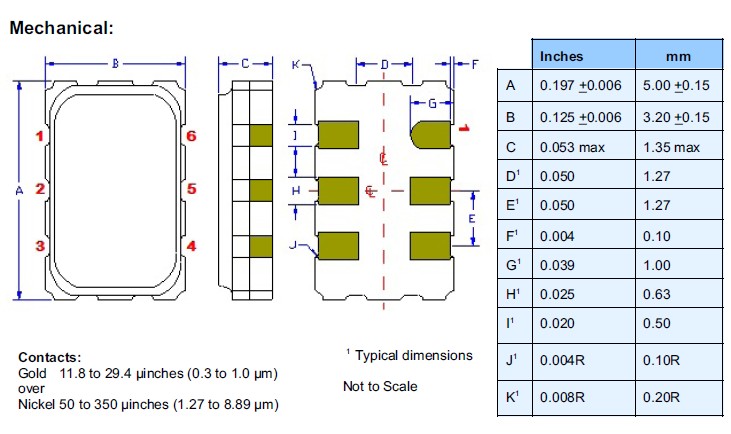

尺寸：5.0*3.2mm
產品介紹：Pletronics晶振,LVDS輸出晶振,LV55D晶振,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍：1.8V?5V,高穩定性,低抖動,低功耗,主要...

Pletronics晶振,LVDS輸出晶振,LV55D晶振,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍：1.8V?5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本WLAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.
有源晶振高頻振蕩器使用IC與晶片設計匹配技術：有源晶振是高頻振蕩器研發及生產過程必須要解決的技術難題。在設計過程中除了要考慮石英晶體諧振器具有的電性外，還有石英晶體振蕩器的電極設計等其它的特殊性，必須考慮石英晶體振蕩器的供應電壓、起動電壓和產品上升時間、下降時間等相關參數。

型號	符號	LV55D晶振
輸出規格	-	LVDS
輸出頻率范圍	fo	1?325MHz
電源電壓	V_CC	2.5V
頻率公差（含常溫偏差）	f_tol	±50×10^-6 max., ±100×10^-6 max.
保存溫度范圍	T_stg	-40?+85℃
運行溫度范圍	T_use	-10?+70℃ ,-40?+85℃
消耗電流	I_CC	20mA max.
待機時電流（＃1引腳"L"）	I_std	10μA max.
輸出負載	Load-R	100Ω (Output-OutputN)
波形對稱	SYM	45?55% [at outputs cross point]
0電平電壓	V_OL	-
1電平電壓	V_OH	-
上升時間下降時間	tr, tf	0.4ns max. [20?80% Output-OutputN]
差分輸出電壓	V_OD1, V_OD2	0.247?0.454V
差分輸出誤差	⊿V_OD	50mV [⊿V_OD=｜V_OD1V_OD2｜]
補償電壓	V_OS	1.125?1.375V
補償電壓誤差	⊿V_OS	50mV
交叉點電壓	Vcr	-
OE端子0電平輸入電壓	V_IL	V_CC×0.3 max.
OE端子1電平輸入電壓	V_IH	V_CC×0.7 min.
輸出禁用時間	tPLZ	200ns
輸出使能時間	tPZL	2ms
周期抖動（1）	tRMS	5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ)
周期抖動（1）	tp-p	33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak)
總抖動（1）	tTL	50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10^-12)　(2)]
相位抖動	tpj	1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz) [13.5MHz≦fo<40MHz,fo offset:12kHz?5MHz fo≧40MHz,fo offset:12kHz?20MHz]

石英晶體振蕩器和實時時鐘模塊：
所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供。
噪音
在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失常或擊穿的閉門或雜散現象。
電源線路
電源的線路阻抗應盡可能低。
輸出負載
建議將石英晶振輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）。
未用輸入終端的處理
未用針腳可能會引起噪聲響應,從而導致非正常工作。同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND。
熱影響
重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿。必須避免這種情況。
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確。
通電
不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作。Pletronics晶振,LVDS輸出晶振,LV55D晶振
