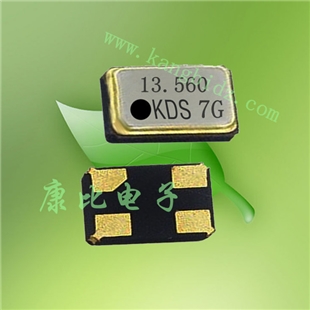

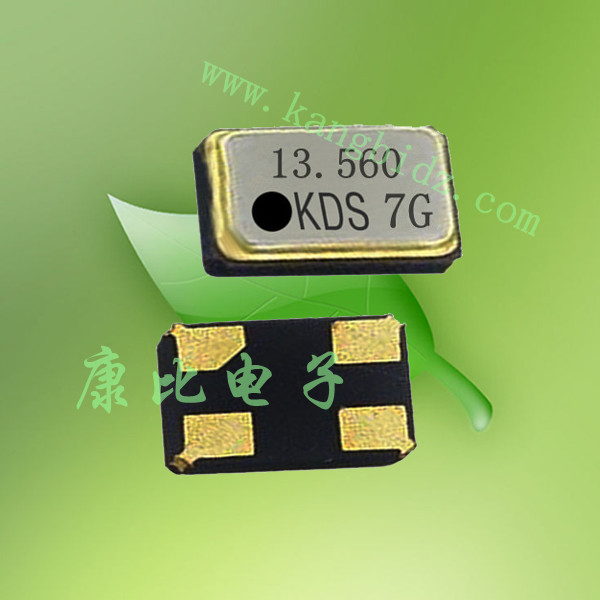

首頁車載電子石英晶振,貼片晶振,大真空DSX531S晶體,汽車電子晶體,5032石英晶振

石英晶振,貼片晶振,大真空DSX531S晶體,汽車電子晶體,5032石英晶振

產品型號：72754528
頻率：10~70MHZ

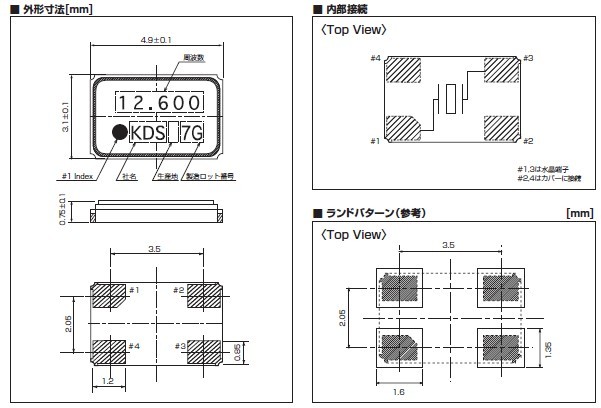

尺寸：5.0*3.2mm,詳解請瀏覽PDF
產品介紹：小型表面貼片型標準晶體諧振器,適用于寬溫范圍的辦公自動化,家電電器及汽車附件等領域.可對應8MHz以上的頻率,在辦公自動化,家電相關電器領域可發揮優良的電氣特性...

大真空DSX531S晶體,汽車電子晶體,5032石英晶振在生產時就得對每項生產工藝嚴格把關,對每項參數做到標準檢測,有一項不完善都會使晶片的邊緣效應不能去除,而晶片的諧振電阻過大,用在電路中Q值過小,從而電路不能振動或振動不穩定.

料號	DSX531S
頻率范圍	10~70MHZ
負載電容	Series, 8pF, 10pF, 20pF
勵振ベ	10μW (200μW max.)
周波數偏差	±30×10−6,±50×10−6,±100×10−6 (at 25℃）
直列抵抗	300Ωmax	200Ωmax	150Ωmax	120Ωmax	100Ωmax
周波數溫度特性	±50×10−6/ー40～+85℃ (Ref. to 25℃ )
	±100×10−6/ー40～+125℃ (Ref. to 25℃ )
	±200×10−6/ー40～+150℃ (Ref. to 25℃ )
保存溫度范圍	ー40～150℃
信頼性仕様	AEC-Q200
包裝數量	1000/pcs

就是將石英晶體共振子轉換成振蕩頻率附近的Butterworth-Van Dyke (BVD)等效電路. 在這個圖中, 有四個主要參數 : 靜態電容-Co, 動態電容-C1, 動態電感-L1及動態電阻-R1.在技術文獻及產品應用上, 石英晶體共振子的共振有三組不同定義及特性的共振頻率.
　　

(1) 串聯諧振頻率及并聯諧振頻率 ( fs , fp )
　　　　(series resonance frequency and parallel resonance frequency)
　　(2) 諧振頻率及反諧振頻率 ( fr , fa )
　　　　(resonance frequency and anti-resonance frequency)
　　(3) 最大電導頻率及最小電導頻率 ( fm , fn )
　　　　(maximum admittance frequency minimum admittance frequency).
　　這三組頻率的導納(admittance)圖, 可以從(如圖)復數坐標清楚的看到
