首頁進口晶振 SKYWORKS晶振SkyworksLVDS晶振,Si531游戲設備晶振,531FC300M000DG

SkyworksLVDS晶振,Si531游戲設備晶振,531FC300M000DG

產品型號：44444578
頻率：300MHZ
尺寸：7.0*5.0mm
產品介紹：SkyworksLVDS晶振,Si531游戲設備晶振,531FC300M000DG，尺寸7050mm,頻率300MHZ，輸出邏輯LVDS，電壓2.5V，頻率穩定性7ppm,Skyworks差分振蕩器，思佳訊差分晶振，歐...

SkyworksLVDS晶振,Si531游戲設備晶振,531FC300M000DG，尺寸7050mm,頻率300MHZ，輸出邏輯LVDS，電壓2.5V，頻率穩定性7ppm,Skyworks差分振蕩器，思佳訊差分晶振，歐美有源晶振，LVDS輸出晶振，OSC差分晶振，有源差分晶振，貼片差分晶振，石英晶體振蕩器，7050mm差分晶振，六腳差分晶振，差分晶體振蕩器，300MHZ差分晶振，游戲設備差分晶振，影音系統差分晶振，儀器儀表差分晶振，血壓計差分晶振，智能家居差分晶振，測試測量差分晶振，低電壓差分振蕩器，高質量差分晶振，低功耗差分晶振，低抖動差分晶振，低耗能差分振蕩器，低相位差分晶振，具有低抖動低功耗的特點.
SMD晶振產品可滿足不同應用程序的需求，比較適合用于游戲設備，影音系統，儀器儀表，血壓計，智能家居，測試測量等領域。SkyworksLVDS晶振,Si531游戲設備晶振,531FC300M000DG.

SkyworksLVDS晶振,Si531游戲設備晶振,531FC300M000DG 參數表

Parameter	Symbol	Test Condition	Min	Typ	Max	Unit
Supply Voltage1	V DD	3.3 V option	2.97	3.3	3.63	V
		2.5 V option	2.25	2.5	2.75	V
		1.8 V option	1.71	1.8	1.89	V
Supply Current	IDD	Output enabled LVPECL CML LVDS CMOS	— — — —	111 99 90 81	121 108 98 88	mA
		Tristate mode	—	60	75	mA
Output Enable (OE)2		VIH	0.75 x V DD	—	—	V
		VIL	—	—	0.5	V
Operating Temperature Range	TA		–40	—	85	ºC

Parameter

Symbol

Test Condition

Min

Typ

Max

Unit

Nominal Frequency1,2

LVPECL/LVDS/CML

300

MHz

CMOS

—

160

MHz

Initial Accuracy

Measured at +25 °C at time of
shipping

—

±1.5

—

ppm

Temperature Stability1,3

–7
–20
–50

—

+7
+20
+50

ppm

Aging

Frequency drift over first year

—

±3

ppm

Frequency drift over 20 year
life

—

±10

ppm

Parameter

Symbol

Test Condition

Min

Typ

Max

Unit

Total Stability

Temp stability = ±7 ppm

—

±20

ppm

Temp stability = ±20 ppm

—

±31.5

ppm

Temp stability = ±50 ppm

±61.5

ppm

Powerup Time4

tOSC

Parameter

Symbol

Test Condition

Min

Typ

Max

Unit

LVPECL Output Option1

mid-level

V DD – 1.42

—

V DD – 1.25

VOD

swing (diff)

1.1

—

1.9

VPP

VSE

swing (single-ended)

0.55

—

0.95

VPP

LVDS Output Option2

mid-level

1.125

1.20

1.275

VOD

swing (diff)

0.5

0.7

0.9

VPP

CML Output Option2

2.5/3.3 V option mid-level

V DD – 1.30

1.8 V option mid-level

V DD – 0.36

VOD

2.5/3.3 V option swing (diff)

1.10

1.50

1.90

VPP

1.8 V option swing (diff)

0.35

0.425

0.50

VPP

CMOS Output Option3

V OH

I OH= 32 mA

0.8 x V DD

V DD

VOL

I OL= 32 mA

0.4

Rise/Fall time (20/80%)

tR,t F

LVPECL/LVDS/CML

350

CMOS with CL= 15 pF

Symmetry (duty cycle)

SYM

LVPECL:
(diff)
LVDS:
CMOS:

V DD – 1.3 V

1.25 V (diff)
V DD/2

SkyworksLVDS晶振,Si531游戲設備晶振,531FC300M000DG 尺寸圖

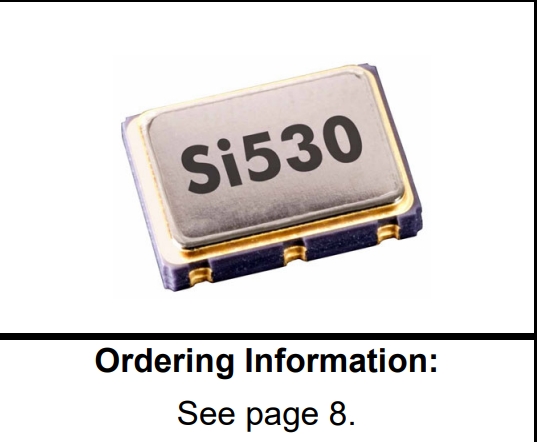

SkyworksLVDS晶振,Si531游戲設備晶振,531FC300M000DG

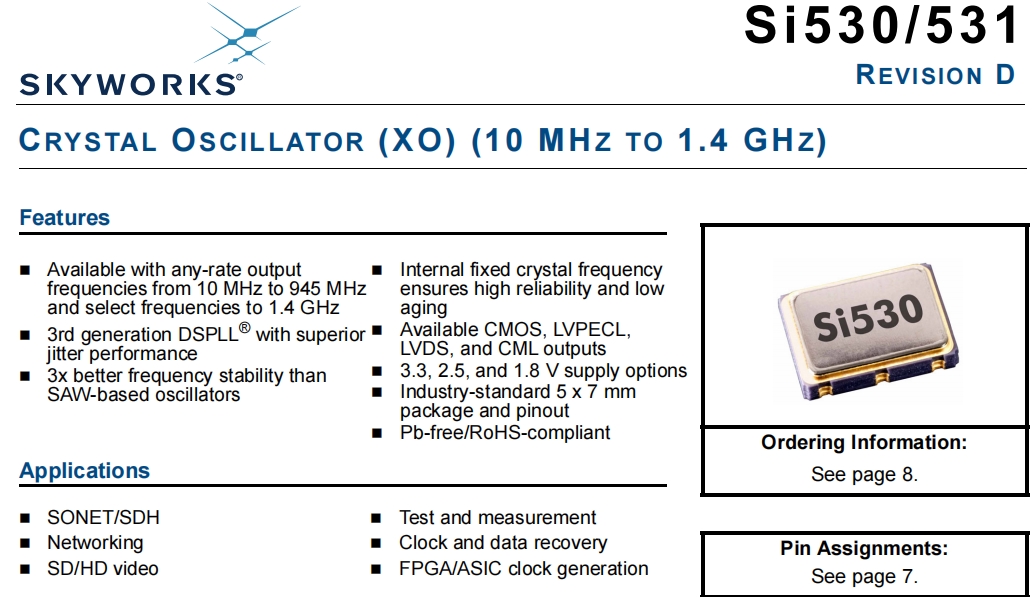

OSC晶振產品特性

可用于任何速率輸出頻率從10MHz到945MHz
并選擇1.4GHz的頻率
具有卓越性能的第三代DSPLL®抖動性能
頻率穩定性比SAW振蕩器
內部固定晶體頻率
確保高可靠性和低成本變老
可用的CMOS、LVPECL、LVDS和CML輸出
3.3、2.5和1.8 V電源選項
行業標準5x7mm包裝和引腳
無鉛/符合RoHS

Mfr Part #	Mfr	Description	Series	Frequency	Output
531BC125M000DG	Skyworks有源晶振	XTAL OSC XO 125.0000MHZ LVDS SMD	Si531	125 MHz	LVDS
531BC106M250DG	Skyworks有源晶振	XTAL OSC XO 106.2500MHZ LVDS SMD	Si531	106.25 MHz	LVDS
531EA200M000DG	Skyworks有源晶振	XTAL OSC XO 200.0000MHZ LVPECL	Si531	200 MHz	LVPECL
531FC156M250DG	Skyworks有源晶振	XTAL OSC XO 156.2500MHZ LVDS SMD	Si531	156.25 MHz	LVDS
531AC125M000DGR	Skyworks有源晶振	XTAL OSC XO 125.0000MHZ LVPECL	Si531	125 MHz	LVPECL
531BA200M000DGR	Skyworks有源晶振	XTAL OSC XO 200.0000MHZ LVDS SMD	Si531	200 MHz	LVDS
531FA160M000DGR	Skyworks有源晶振	XTAL OSC XO 160.0000MHZ LVDS SMD	Si531	160 MHz	LVDS
531FC300M000DG	Skyworks有源晶振	XTAL OSC XO 300.0000MHZ LVDS SMD	Si531	300 MHz	LVDS
531BB100M000DG	Skyworks有源晶振	XTAL OSC XO 100.0000MHZ LVDS SMD	Si531	100 MHz	LVDS
531EC200M000DG	Skyworks有源晶振	XTAL OSC XO 200.0000MHZ LVPECL	Si531	200 MHz	LVPECL
531FC000110DG	Skyworks有源晶振	XTAL OSC XO 148.35165MHZ LVDS	Si531	148.35165 MHz	LVDS
531AA156M250DG	Skyworks有源晶振	XTAL OSC XO 156.2500MHZ LVPECL	Si531	156.25 MHz	LVPECL
531AB156M250DG	Skyworks有源晶振	XO-DIFFSE SINGLEFREQ OE_PIN1 10	Si531	156.25 MHz	LVPECL
531AC622M080DG	Skyworks有源晶振	XTAL OSC XO 622.0800MHZ LVPECL	Si531	622.08 MHz	LVPECL
531FC25M0000DGR	Skyworks有源晶振	XTAL OSC XO 25.0000MHZ LVDS SMD	Si531	25 MHz	LVDS
531AC187M500DG	Skyworks有源晶振	XTAL OSC XO 187.5000MHZ LVPECL	Si531	187.5 MHz	LVPECL
531FC000274DG	Skyworks有源晶振	XTAL OSC XO 322.265625MHZ LVDS	Si531	322.265625 MHz	LVDS
531BC156M250DG	Skyworks有源晶振	XTAL OSC XO 156.2500MHZ LVDS SMD	Si531	156.25 MHz	LVDS
531BA125M000DG	Skyworks有源晶振	XTAL OSC XO 125.0000MHZ LVDS SMD	Si531	125 MHz	LVDS
531FA125M000DG	Skyworks有源晶振	XTAL OSC XO 125.0000MHZ LVDS SMD	Si531	125 MHz	LVDS
531BC156M250DGR	Skyworks有源晶振	XTAL OSC XO 156.2500MHZ LVDS SMD	Si531	156.25 MHz	LVDS
531FC100M000DG	Skyworks有源晶振	XTAL OSC XO 100.0000MHZ LVDS SMD	Si531	100 MHz	LVDS
531AC156M250DG	Skyworks有源晶振	XTAL OSC XO 156.2500MHZ LVPECL	Si531	156.25 MHz	LVPECL
531EC156M250DG	Skyworks有源晶振	XTAL OSC XO 156.2500MHZ LVPECL	Si531	156.25 MHz	LVPECL
531BC148M500DG	Skyworks有源晶振	XTAL OSC XO 148.5000MHZ LVDS SMD	Si531	148.5 MHz	LVDS
531BC200M000DG	Skyworks有源晶振	XTAL OSC XO 200.0000MHZ LVDS SMD	Si531	200 MHz	LVDS
531FC200M000DG	Skyworks有源晶振	XTAL OSC XO 200.0000MHZ LVDS SMD	Si531	200 MHz	LVDS
531NA000185DGR	Skyworks有源晶振	XTAL OSC XO 161.132812MHZ LVDS	Si531	161.132812 MHz	LVDS
531NA161M132DGR	SKYWORKS晶振	XTAL OSC XO 161.1320MHZ LVDS SMD	Si531	161.132 MHz	LVDS
531NA000185DG	Skyworks有源晶振	XTAL OSC XO 161.132812MHZ LVDS	Si531	161.132812 MHz	LVDS
531NA161M132DG	Skyworks有源晶振	XTAL OSC XO 161.1320MHZ LVDS SMD	Si531	161.132 MHz	LVDS
531BB122M880DGR	Skyworks有源晶振	XTAL OSC XO 122.8800MHZ LVDS SMD	Si531	122.88 MHz	LVDS
531NB122M880DGR	Skyworks有源晶振	XTAL OSC XO 122.8800MHZ LVDS SMD	Si531	122.88 MHz	LVDS
531NB80M0000DGR	Skyworks有源晶振	XTAL OSC XO 80.0000MHZ LVDS SMD	Si531	80 MHz	LVDS
531BB122M880DG	Skyworks有源晶振	XTAL OSC XO 122.8800MHZ LVDS SMD	Si531	122.88 MHz	LVDS
531NB122M880DG	Skyworks有源晶振	XTAL OSC XO 122.8800MHZ LVDS SMD	Si531	122.88 MHz	LVDS
531NB80M0000DG	Skyworks有源晶振	XTAL OSC XO 80.0000MHZ LVDS SMD	Si531	80 MHz	LVDS
531AC114M285DG	Skyworks有源晶振	XTAL OSC XO 114.2850MHZ LVPECL	Si531	114.285 MHz	LVPECL
531AC116M444DG	Skyworks有源晶振	XTAL OSC XO 116.4440MHZ LVPECL	Si531	116.444 MHz	LVPECL
531AC25M0002DG	Skyworks有源晶振	XTAL OSC XO 25.0002MHZ LVPECL	Si531	25.0002 MHz	LVPECL
531BC22M5792DG	Skyworks有源晶振	XTAL OSC XO 22.5792MHZ LVDS SMD	Si531	22.5792 MHz	LVDS
531AC114M285DGR	Skyworks有源晶振	XTAL OSC XO 114.2850MHZ LVPECL	Si531	114.285 MHz	LVPECL
531AC116M444DGR	Skyworks有源晶振	XTAL OSC XO 116.4440MHZ LVPECL	Si531	116.444 MHz	LVPECL
531AC25M0002DGR	Skyworks有源晶振	XTAL OSC XO 25.0002MHZ LVPECL	Si531	25.0002 MHz	LVPECL
531BC22M5792DGR	Skyworks有源晶振	XTAL OSC XO 22.5792MHZ LVDS SMD	Si531	22.5792 MHz	LVDS
531BB000185DG	Skyworks有源晶振	XTAL OSC XO 185.0000KHZ LVDS SMD	Si531	185 kHz	LVDS
531FB148M350DG	Skyworks有源晶振	XTAL OSC XO 148.3500MHZ LVDS SMD	Si531	148.35 MHz	LVDS
531NB161M132DG	Skyworks有源晶振	XTAL OSC XO 161.1320MHZ LVDS SMD	Si531	161.132 MHz	LVDS
531BB000185DGR	Skyworks有源晶振	XTAL OSC XO 185.0000KHZ LVDS SMD	Si531	185 kHz	LVDS
531FB148M350DGR	Skyworks有源晶振	XTAL OSC XO 148.3500MHZ LVDS SMD	Si531	148.35 MHz	LVDS
531NB161M132DGR	Skyworks有源晶振	XTAL OSC XO 161.1320MHZ LVDS SMD	Si531	161.132 MHz	LVDS
531BA48M0000DGR	Skyworks有源晶振	DIFFERENTIAL/SINGLE-ENDED; SINGL	Si531	48 MHz	LVDS
531AA000183DGR	Skyworks有源晶振	XTAL OSC XO 183.0000KHZ LVPECL	Si531	183 kHz	LVPECL
531AA100M000DGR	Skyworks有源晶振	XTAL OSC XO 100.0000MHZ LVPECL	Si531	100 MHz	LVPECL
531AA100M100DGR	Skyworks有源晶振	XTAL OSC XO 100.1000MHZ LVPECL	Si531	100.1 MHz	LVPECL
531AA106M250DGR	Skyworks有源晶振	XTAL OSC XO 106.2500MHZ LVPECL	Si531	106.25 MHz	LVPECL
531AA10M0000DGR	Skyworks有源晶振	XTAL OSC XO 10.0000MHZ LVPECL	Si531	10 MHz	LVPECL
531AA112M000DGR	Skyworks有源晶振	XTAL OSC XO 112.0000MHZ LVPECL	Si531	112 MHz	LVPECL
531AA114M285DGR	Skyworks有源晶振	XTAL OSC XO 114.2850MHZ LVPECL	Si531	114.285 MHz	LVPECL
