什么叫晶振
來源：http://www.bsgccc.com 作者：kangbidz 2013年02月21

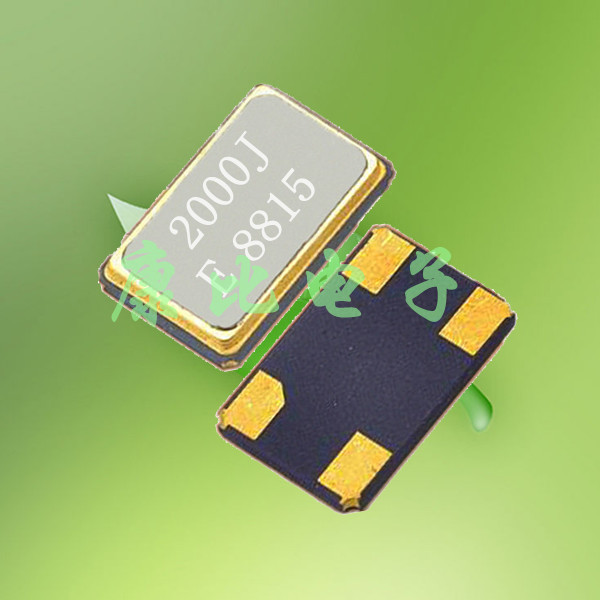

開工大吉，首先祝各位新年新氣象，生意興隆。辭舊迎新歡喜的新年已經過去了，我們陸續回到了為之奮斗的戰場，希望借著年味的氣息讓事業蒸蒸日上。一上班就投身到了緊張而繁忙的工作當中，我們是從事電子元件銷售的工作，首先我們需要了解自己銷售的產品是什么，有些客戶可能也不是很了解它，經常會把一些晶振的型號弄錯，因為有些元件看起來都是大同小異，外形上基本沒多大的區別，特別是貼片晶振比如金屬面的4025和5032就是很相近的，說了那么多那我們來深入的了解一下什么是晶振吧。
最早的電子元件名稱我們叫壓電石英晶體，因為不斷什么晶體里面都需要一顆水晶石英片來帶動它工作，可以說是核心，最后由于時代的慢慢變遷，科技代替的古老方法形成今天我們所熟悉的晶振。晶振全稱叫壓電晶體諧振器，是一種機電器件，是用電損耗很小的石英晶體經精密切割磨削并鍍上電極焊上引線做成。晶體有一個很重要的特性，如果給它通電，它就會產生機械振蕩，反之，如果給它機械力，它又會產生電，這種特性叫機電效應。他們有一個很重要的特點，其振蕩頻率與他們的形狀，材料，切割方向等密切相關。
由于石英晶體化學性能非常穩定，熱膨脹系數非常小，其振蕩頻率也非常穩定，由于控制幾何尺寸可以做到很精密，因此，其諧振頻率也很準確。根據石英晶體的機電效應，我們可以把它等效為一個電磁振蕩回路，即諧振回路。他們的機電效應是機-電-機-電的不斷轉換，由電感和電容組成的諧振回路是電場-磁場的不斷轉換。在電路中的應用實際上是把它當作一個高Q值的電磁諧振回路。由于石英晶體的損耗非常小，即Q值非常高，做振蕩器用時，可以產生非常穩定的振蕩，作濾波器用，可以獲得非常穩定和陡削的帶通或帶阻曲線。
晶振用一種能把電能和機械能相互轉化的晶體在共振的狀態下工作，以提供穩定，精確的單頻振蕩。在通常工作條件下，普通的晶振頻率絕對精度可達百萬分之五十。高級的精度更高。有些晶振還可以由外加電壓在一定范圍內調整頻率，稱為壓控振蕩器（VCO）。
晶振的作用是為系統提供基本的時鐘信號。通常一個系統共用一個晶振，便于各部分保持同步。有些通訊系統的基頻和射頻使用不同的晶振，而通過電子調整頻率的方法保持同步。
晶振通常與鎖相環電路配合使用，以提供系統所需的時鐘頻率。如果不同子系統需要不同頻率的時鐘信號，可以用與同一個晶振相連的不同鎖相環來提供。
時鐘音叉型晶體慢慢滲透到我們的日常生活中，每天早上不愿聽到的鬧鈴聲和手機都離不開它的推動，時代的進步使我們越來越離不開這些電子產品，所以壓電石英元件晶振也是這個時代主流必不可少的。
作者—康比電子
最早的電子元件名稱我們叫壓電石英晶體，因為不斷什么晶體里面都需要一顆水晶石英片來帶動它工作，可以說是核心，最后由于時代的慢慢變遷，科技代替的古老方法形成今天我們所熟悉的晶振。晶振全稱叫壓電晶體諧振器，是一種機電器件，是用電損耗很小的石英晶體經精密切割磨削并鍍上電極焊上引線做成。晶體有一個很重要的特性，如果給它通電，它就會產生機械振蕩，反之，如果給它機械力，它又會產生電，這種特性叫機電效應。他們有一個很重要的特點，其振蕩頻率與他們的形狀，材料，切割方向等密切相關。
由于石英晶體化學性能非常穩定，熱膨脹系數非常小，其振蕩頻率也非常穩定，由于控制幾何尺寸可以做到很精密，因此，其諧振頻率也很準確。根據石英晶體的機電效應，我們可以把它等效為一個電磁振蕩回路，即諧振回路。他們的機電效應是機-電-機-電的不斷轉換，由電感和電容組成的諧振回路是電場-磁場的不斷轉換。在電路中的應用實際上是把它當作一個高Q值的電磁諧振回路。由于石英晶體的損耗非常小，即Q值非常高，做振蕩器用時，可以產生非常穩定的振蕩，作濾波器用，可以獲得非常穩定和陡削的帶通或帶阻曲線。
晶振用一種能把電能和機械能相互轉化的晶體在共振的狀態下工作，以提供穩定，精確的單頻振蕩。在通常工作條件下，普通的晶振頻率絕對精度可達百萬分之五十。高級的精度更高。有些晶振還可以由外加電壓在一定范圍內調整頻率，稱為壓控振蕩器（VCO）。
晶振的作用是為系統提供基本的時鐘信號。通常一個系統共用一個晶振，便于各部分保持同步。有些通訊系統的基頻和射頻使用不同的晶振，而通過電子調整頻率的方法保持同步。
晶振通常與鎖相環電路配合使用，以提供系統所需的時鐘頻率。如果不同子系統需要不同頻率的時鐘信號，可以用與同一個晶振相連的不同鎖相環來提供。
時鐘音叉型晶體慢慢滲透到我們的日常生活中，每天早上不愿聽到的鬧鈴聲和手機都離不開它的推動，時代的進步使我們越來越離不開這些電子產品，所以壓電石英元件晶振也是這個時代主流必不可少的。
作者—康比電子
