一. 范圍
    本規格包括了微處理器時鐘振蕩用455KHZ陶瓷諧振器的特性
二．規格書編號：JZY20040335

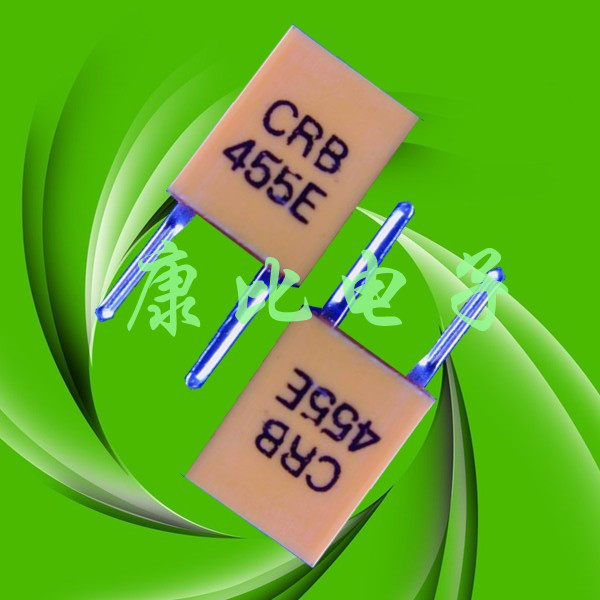

三．產品型號：CRB455E
四．電特性：
   1 諧振器頻率精度：455±2KHZ
   2 諧振阻抗：20Ωmax
   3 電容量：100PF±0.5%
   4 諧振頻率溫度穩定性： ±0.3%（-20℃ —— +80℃）max
   5 耐電壓： 50V DC max
   6 輸入最大電壓：15Vp-p max
   7 絕緣電阻：10MΩ（100V﹑ DC）max
五．測試條件
   1 引出線拉力：負載1kg。
   2 振動：600-3300HZ 變頻，振幅 1.5mm.小時。
   3 跌落：隨機抽樣，將諧振器跌落于 30cm高水泥地面。
   4 焊接：錫槽內錫液溫度為 230℃ ±5℃，焊接時間為5 秒±0.5。
   5 耐焊接溫度：錫槽內錫液溫度為 350℃±10℃，焊接時間為3 秒，
     諧振器引出線浸入錫液面至離外殼 2mm 處為極限，試驗后恢復1 小時再測量。
   6 抵抗濕熱度：溫度40℃±2℃，濕度90%，時間為100 小時。
   7 環境溫度：-20—80℃。
   8 貯存溫度：-40—85℃。
   9 測試結果：在以上的許可工作條件下測試，諧振器的頻率可維持
     在455KHZ ±2KHZ，且工作穩定正常。
10 產品老化率：±0.5% max。
六．測試電路：諧振頻率按圖所示的標準電路進行測試。
455E陶瓷諧振器，是一種壓電元器件，類似于石英晶體諧振器，可以把電能轉換為
機械能，也可以把機械能轉換為電能。具有對激勵信號頻率十分敏感的突出
特點，當外加的交流電場的頻率和諧振器的諧振頻率發生共振時，電能和機
械能的轉換會發生在諧振器的諧振頻率上。

康比電子 CRB455E諧振器系列（與村田 CSB 系列相容）提供給工程師一個低
頻段的諧振元器件,頻率范圍在 190kHz 至 1250kHz,頻率公差為 ±0.5％.由于CRB455E陶瓷諧振器是應用面積振蕩的壓電陶瓷元器件，所以尺寸會因頻率不同而不同.特殊的頻點及引腳定義只是可與康比電子業務部聯系.康比獨特的封裝技術,實現了千赫茲規格封裝技術.

作者—康比電子
