ConnorWinfield康納溫菲爾德晶振公司是設計和制造前沿計時和同步產品，繼續提供高級適應變化的技術電子設備的需求市場。我們的產品有強大的可靠性歷史在無線應用中 CDMA WiMax基站尋呼臺到電子商務，在所有的測試領域測量設備，以及高級軍事應用。康納溫菲爾德晶振的時間和同步解決方案站除了提供卓越的可靠性和質量。你可以依靠康納-溫菲爾德繼續為您的 GPS定時需求。

康納-溫菲爾德的全球計時解決方案集團提供各種各樣的全球定位系統訓練專為以下應用設計的參考要求標準和高性能的應用精確定時和同步，一般應用于電信，測試和測量，軍事

GPS網絡計時產品：

康納·溫菲爾德的GPS訓練有素振蕩器(GPSDOs)誕生了特別適用于所有精確計時和同步應用需要高端、成本敏感的解決方案。經過結合我們獨特設計的全球定位系統高品質定時接收器振蕩器，康納-溫菲爾德能夠提供各種優質、經濟的GPS定時解決方案。這 125系列進口晶振模塊為客戶提供精確定時的應用優化關鍵技術所需的能力系統性能。

康納·溫菲爾德申請了幾年 GPS專業知識由子公司NavSync，Ltd .創建我們優秀的全科醫生訓練有素振蕩器。

NavSync專門研究GPS 接收器和接收器產品針對自定義時序和優化導航應用。他們獨特的GPS技術支持跟蹤和在正常情況下不在的區域采購標準GPS接收機環境，例如室內和惡劣的城市環境峽谷；兩者的一個重要屬性計時和導航應用。

通過與NavSync合作關于125系列石英晶振的設計產品，康納-溫菲爾德能夠提供高質量、低成本的GPSDO系列產品可滿足任何應用需求。康納-溫菲爾德仍然是全球定位系統中唯一的公司基于定時和同步產品區域來控制 GPS元素的技術和振蕩器組件他們的GPSDO設計，給了我們讓客戶更加安心產品的連續性。

Wi125是一款低成本小型 OEM表面安裝GPS模塊具體來說為使用而設計同步和定時。

Wi125包括一個板載，可編程NCO振蕩器輸出合成頻率，最高可達30兆赫，由全球定位系統接收器控制

它還有一個自我調查模式操作，允許接收器輸入一個位置保持模式并繼續精確僅跟蹤一顆衛星的定時，輸出頻率非常精確，可以實現完全的中國MTIE性能，可以追蹤衛星并提供全球定位系統弱信號區域的同步，例如作為室內應用。這降低了需要高天線位置，通常用于許多環境

這個模塊有一個特別的小型表面貼裝封裝(25毫米x 27毫米x4毫米)，高度集成只需要最低要求的架構外部組件便于集成到主機系統中。

1條PPS/10MHz相位校準線

穩定保持

保持恢復

1 PPS和NCO頻率輸出

GPS/UTC時間/刻度同步至25 ns RMS

穩定可靠的設計，具有長期可用性和多年支持

12通道硬件相關器處理器設計

OEM SM占地面積25x27mm貼片晶振

自動進入滯留狀態

失去鎖定并進入滯留指示

符合RoHS

ConnorWinfield晶振125系列振蕩器產品數據手冊

125系列— GPS專業振蕩器解決方案

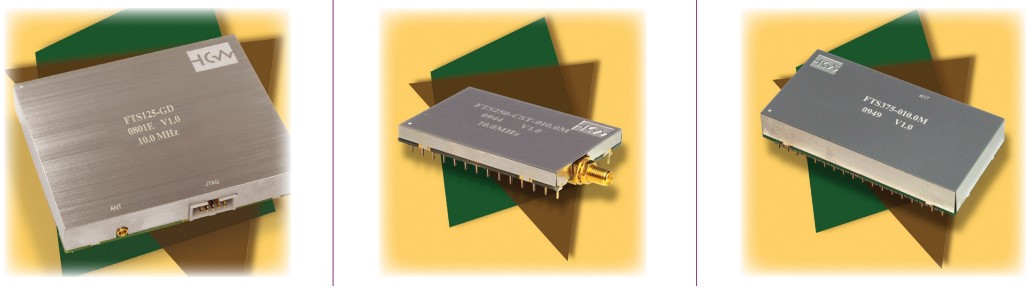

FTS系列模塊——FTS系列頻率和時間標準模塊由混合信號GPS驅動鎖相環。該系列從Connor-Winfield GPS定時接收器提供1 PPS CMOS輸出，并產生一個10MHz CMOS和一個10MHz正弦輸出，來自固有的低抖動電壓控制晶體振蕩器

FTS系列可以鎖定從車載GPS接收器或外部10MHz獲得的10MHz參考頻率參考或外部1PPS參考。提供報警以指示失鎖、保持和天線故障。車載GPS接收器需要安裝在室外的GPS天線，以獲得最佳的穩定性和一致的性能。

模式控制輸入用于手動切換基準電壓和/或保持。用戶應用程序應監控報警輸出，并根據需要手動切換模式。

串行I/O線提供對來自GPS接收機的NMEA消息的訪問(參考Connor-Winfield的125用戶手冊。(聯系Connor-Winfield銷售部門索取副本)。串行I/O線可用于訪問GPS 時間戳信息，或驗證接收器已從警報狀態中恢復。復位用于復位 GPS接收器(如果需要)

FTS125特性：可選振蕩器鎖相10.0MHz輸出1PPS輸出 3個可選參考:GPS、外部 10MHz或外部1PPS 保持三個報警輸出。(失鎖，保持過度和天線故障) 串行輸入和輸出端口(GPS接收器) 主機復位 +3.3伏電源商業溫度(0-70°C) 符合ITU-T G.811漂移生成屏蔽遇見中國ETSI的流浪一代掩模(帶OCXO參考) 物理尺寸:4.20英寸x 3.30英寸x 0.72英寸 (106.68毫米x 83.82mm毫米x18.29mm毫米) 固定位置裝置；移動定位可用。

FTS250特征：TCXO石英晶體振蕩器鎖相10.0MHz輸出 1 PPS輸出 3個可選參考:GPS、外部10MHz或外部1PPS 保持三個報警輸出。(失鎖，保持過度和天線故障) 串行輸入和輸出端口(GPS接收器) 主機復位 +3.3伏電源溫度范圍:-40℃至85℃ 符合ITU-T G.811漂移一代標準面具 SMA隔板GPS天線連接物理尺寸:2.8英寸x 1.725英寸x 0.368英寸(71毫米x 43.82mm毫米x 9.34mm毫米) 固定位置裝置；移動定位可用。

FTS375特性：OCXO/TCXO鎖相10.0MHz輸出 1 PPS輸出 3個可選參考:GPS、外部 10 MHz或外部1 PPS 保持三個報警輸出。(失鎖，保持過度和天線故障) 串行輸入和輸出端口(GPS接收器) 主機復位 +3.3伏電源商業溫度(0-70°C) 機械尺寸:3.937英寸x 1.969英寸x 0.708英寸(100毫米x 50mm毫米x17.98mm毫米) 固定位置裝置；移動定位可用。

FTS500 Xenith TRB模塊

在一個精確計時至關重要的世界里，FTS500 Xenith TBR(時基參考)是您的DVB/DAB、無線通信、時間戳或任何其他重要計時的最終合作伙伴應用

Xenith TBR的核心是車載GPS接收器，非常成功已建立CW25定時接收器。這種GPS引擎與雙烤箱系統一起提供最高質量的時序和同步信號與卓越的保持特性相結合。有關Xenith TBR模塊的更多信息，請訪問我們的網站查看高級產品簡單來說，或者為了快速比較產品，請查看背面的產品比較。

振蕩器互換性

基于GPS的125系列石英振蕩器定時和同步模塊利用康納-溫菲爾德石英晶體振蕩器設計50年提供多種多樣的體驗具有高度靈活性和功能性制品

125系列最初是用考慮我們最終客戶的不同需求?；?您的應用需求，我們可以輕松定制帶有適當振蕩器的模塊，可滿足您的精確的設計要求。

無論您的設計和成本目標是什么，我們都會擅長創造滿足您需求的精確產品

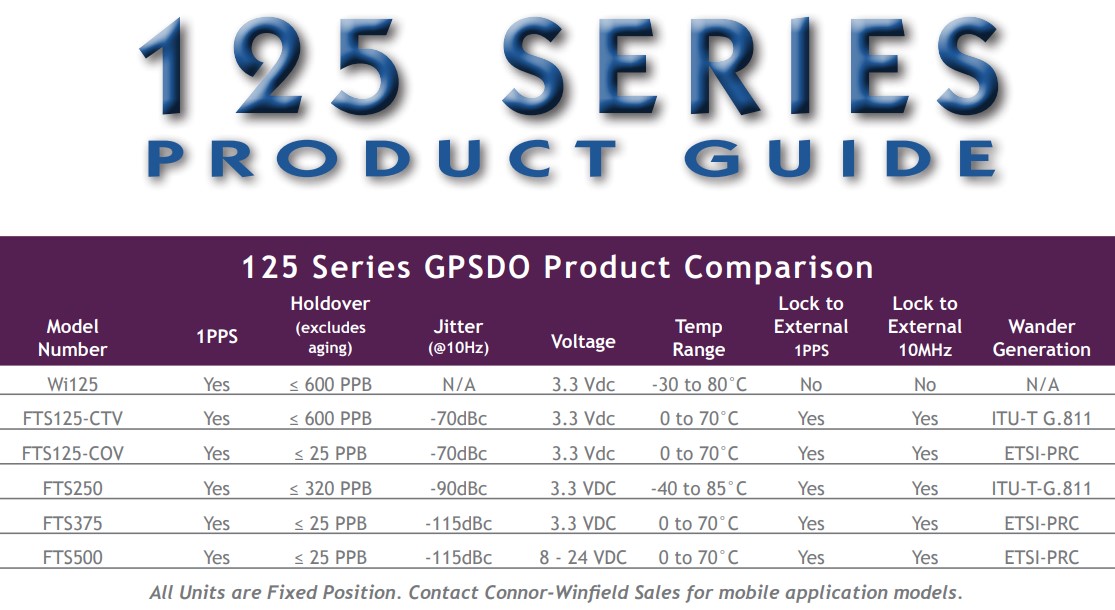

125系列GPSDO產品對比

原廠代碼	品牌	型號	頻率
OH100-61003CF-010.0M	ConnorWinfield晶振	OH100	10MHz
OH100-50503CV-010.0M	ConnorWinfield晶振	OH100	10MHz
OH100-50503CF-010.0M	ConnorWinfield晶振	OH100	10MHz
OH100-61003CV-010.0M	ConnorWinfield晶振	OH100	10MHz
OH100-50503CF-012.8M	ConnorWinfield晶振	OH100	12.8MHz
OH100-61003CF-020.0M	晶振廠家	OH100	20MHz
OH100-61003CF-012.8M	ConnorWinfield晶振	OH100	12.8MHz
OH100-50503CV-020.0M	ConnorWinfield晶振	OH100	20MHz
OH100-71003SV-010.0M	ConnorWinfield晶振	OH100	10MHz
OH100-70503CF-024.576M	ConnorWinfield晶振	OH100	24.576MHz
OH100-70503CF-020.0M	ConnorWinfield晶振	OH100	20MHz
OH100-61005SV-010.0M	ConnorWinfield晶振	OH100	10MHz
OH100-71005SV-100.0M	ConnorWinfield晶振	OH100	100MHz
OHSM100-60803CF-010.0M	ConnorWinfield晶振	OHSM100-60803CF	10MHz
OH100-60503CF-024.576M	ConnorWinfield晶振	OH100	24.576MHz
OH100-61003CV-012.8M	ConnorWinfield晶振	OH100	12.8MHz
OH100-50503CF-020.0M	ConnorWinfield晶振	OH100	20MHz
OHSM100-60803CF-020.0M	ConnorWinfield晶振	OHSM100-60803CF	20MHz
OH100-50503CV-012.8M	ConnorWinfield晶振	OH100	12.8MHz
OH100-61003CV-020.0M	ConnorWinfield晶振	OH100	20MHz
