　　業界超低相噪小型TCXO?真的是如此性能的嗎?
　　低相噪類型的石英晶振現在可是搶手貨,特別是5G通信的全面布局,一下子就加大了市場對這類高性能產品的需求;就在前段時間,NDK突然宣布了一款具備業內最小低相噪TCXO晶振,雖說大家現在都在竭力縮減晶振產品的體積和提升性能,但也不敢說”最”,NDK的這款產品到底使用了什么生產技術,達到了怎樣的性能才敢這樣標注呢?與此同時也不免會迎來諸多懷疑的目光,仿佛是在說:”事實真是這樣的嗎?”.

　　日本電產工業株式會社開發了尺寸為1.6×1.2×0.45mm的TCXO(溫度補償晶體振蕩器),可實現業界最高水平的-168dBc/Hz@100kHz偏移的低相位噪聲(*2).
　　為了通過5G和其他高速移動通信Wi-Fi6(IEEE802.11ax)和SONET/SDH(同步光網絡/同步數字體系)等多級調制和更大容量來提高通信質量,它是預計將來對具有低相位噪聲特性的緊湊型TCXO的需求將會增加.
　　選擇和設計振蕩器非常重要,因為通信設備中的調制精度(信號相位和幅度偏差)在很大程度上受到設備中使用的參考信號源的相位噪聲的影響.
　　此外,相位噪聲與RMS相位抖動(*3)密切相關,因此選擇具有出色相位噪聲的振蕩器有助于改善相位抖動.
　　為了滿足這些需求,NDK晶振優化了利用我們高科技所生產的具有高Q因子(*4)的合成石英的石英諧振器的設計,并開發了尺寸緊湊的溫度補償型晶體振蕩器,具有業界最高的低噪聲系數.通過減少振蕩電路的噪聲并構建用于小型化產品的生產線來實現相位噪聲特性.
　　這款產品的規格參數如下表:

Model Name	NT1612AJA
External Size	1.6x1.2x0.45mm
Nominal Frequency	26MHzto52MHz
Standard Frequency	26MHz,52MHz
Power Supply Voltage(Vcc)	+1.8V+/-5%(Note1)
Load Impedance	10kΩ//10pF
Operating Temperature Range	-30to+85degC
Current Consumption	Max.2.5mA/26MHz(Enable)
Current Consumption	Max.4uA/26MHz(Disable)
Output Voltage	Min.0.8V(p-p)(DCCoupling(Note2))
Frequency/ Temperature Characteristic	Max.+/-0.5x10-6
Long-term Frequency Stability	Max.+/-1.0×10-6/year(at+25degC)

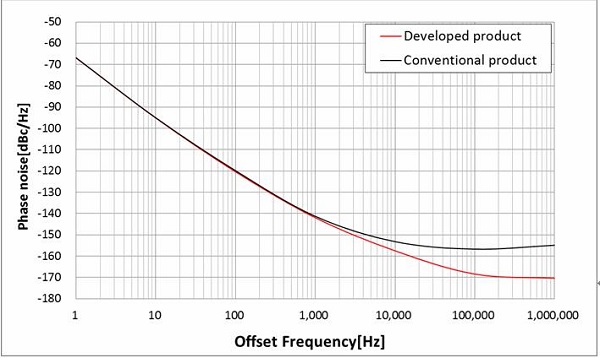

　　該產品的相位噪聲曲線圖如下圖所示:

　　如此看來果然名不虛傳,該產品的外觀尺寸僅僅只有1.6x1.2x0.45mm,同時還具備超低相位噪聲的性能;且據NDK官方表示稱:”這款晶振的出現就是應5G以及未來通信領域的需求”,今年5G大面積部署,這種產品的出現也恰到好處,同時也獲得了先機.
